स्थान-बाधित अनुप्रयोगों के उद्देश्य से, IHLP1212-EZ-1Z में तीन प्रोफ़ाइल विकल्पों के साथ 3.0 मिमी x 3.0 मिमी फ़ुटप्रिंट है। ये 1.2 मिमी, 1.5 मिमी और 2.0 मिमी हैं।
आईएचएलपी
विषय ने बताया कि इसे पीएमआईसी, पावर लाइन शोर दमन और फ़िल्टरिंग के लिए लो प्रोफाइल डीसी/डीसी कन्वर्टर्स में ऊर्जा भंडारण के लिए अनुकूलित किया गया है। उदाहरण के उपयोग में औद्योगिक ड्राइव और उपकरण शामिल हैं; घर और भवन नियंत्रण; कंप्यूटर और कंप्यूटर परिधीय; उपभोक्ता मनोरंजन और स्वास्थ्य देखभाल उपकरण; दूरसंचार उपकरण; और चिकित्सा उपकरण.
कंपनी के अनुसार, IHLP1212-EZ-1Z 8.6mW से 50.4mW तक विशिष्ट DCR और 0.22µH से 3.3µH तक इंडक्शन मान प्रदान करता है। प्रारंभ करनेवाला 14.3 ए तक रेटेड करंट प्रदान करता है, -55 डिग्री सेल्सियस से +125 डिग्री सेल्सियस के तापमान रेंज पर काम करता है, और संतृप्ति के बिना उच्च क्षणिक वर्तमान स्पाइक्स को संभालता है, यह हाइलाइट करता है।
“फेराइट-आधारित प्रौद्योगिकियों पर बेहतर प्रदर्शन की पेशकश करते हुए, IHLP1212-EZ-1Z में एक मजबूत पाउडर आयरन बॉडी है जो इसकी वाइंडिंग्स को पूरी तरह से घेरती है – हवा के अंतराल को खत्म करती है और पास के घटकों को क्रॉसस्टॉक के खिलाफ चुंबकीय रूप से ढाल देती है – जबकि इसका नरम संतृप्ति वक्र पूरे ऑपरेटिंग तापमान और रेटेड वर्तमान रेंज में स्थिरता प्रदान करता है।”
RoHS-अनुपालक भाग शोर शोर को अत्यंत निम्न स्तर तक कम करने के लिए सीसा रहित, समग्र निर्माण में है। कंपनी का यह भी कहना है कि प्रारंभ करनेवाला थर्मल शॉक, नमी और यांत्रिक झटके के प्रति उच्च प्रतिरोध प्रदान करता है।
विनिर्देश
IHLP प्रारंभ करनेवाला विनिर्देश तालिका नीचे है:
| ऊंचाई (मिमी) | 1.2 | 1.5 | 2.0 |
| प्रेरकत्व (μH) | 0.22 से 1.0 | 0.22 से 1.5 | 0.22 से 3.3 |
| डीसीआर टाइप. (एमΩ) | 8.6 से 29.4 | 8.6 से 36.9 | 8.6 से 50.4 |
| डीसीआर अधिकतम. (एमΩ) | 10.3 से 33.8 | 10.3 से 41.4 | 10.3 से 54.9 |
| हीट रेटिंग करंट (ए) (1) | 6.1 से 11.1 | 5.5 से 11.1 | 4.5 से 11.1 |

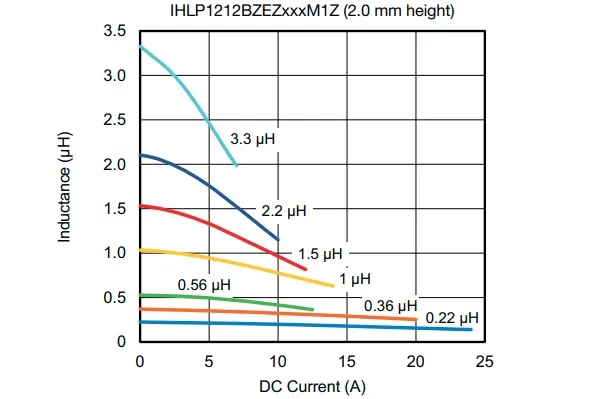

| संतृप्ति धारा (ए) | 5.1 से 9.5 (2) / 6.7 से 12.4 (3) | 5.0 से 11.0 (2) / 6.5 से 14.3 (3) | 3.7 से 10.5 (2) / 4.8 से 13.7 (3) |
| एसआरएफ (मेगाहर्ट्ज) | 66 से 185 | 51 से 202 | 30 से 214 |
IHLP1212-EZ-1Z के नमूने और उत्पादन मात्रा 10 सप्ताह की समय सीमा के साथ अब उपलब्ध हैं।
डेटाशीट पर है विषय वेबसाइट।
