यह सॉलिड-स्टेट रिले (एसएसआर) में उपयोग किए जाने वाले हाई-साइड और बैक-टू-बैक कॉन्फ़िगरेशन के लिए है। उदाहरण के लिए, संभावित अनुप्रयोगों में ऑटोमोटिव बैटरी प्रबंधन सिस्टम (बीएमएस), ऑनबोर्ड चार्जर (ओबीसी), इनवर्टर, ऊर्जा भंडारण सिस्टम (ईएसएस) और औद्योगिक बिजली नियंत्रण उपकरण शामिल हैं।
कंपनी लिखती है:
“जैसा कि ऑटोमोटिव और औद्योगिक सिस्टम मैकेनिकल रिले से सॉलिड-स्टेट रिले में स्थानांतरित हो रहे हैं, डिजाइनरों को विश्वसनीय, अत्यधिक पृथक गेट ड्राइव समाधान की आवश्यकता होती है जो माध्यमिक-साइड बिजली आपूर्ति की आवश्यकता को खत्म करते हैं। नया TLX9920 सीधे अपने फोटोवोल्टिक आउटपुट से गेट ड्राइव वोल्टेज उत्पन्न करता है, जो नियंत्रण और पावर डोमेन के बीच प्रबलित अलगाव को बनाए रखते हुए सरलीकृत सर्किट डिजाइन को सक्षम करता है।”
TLX9920 सुविधाएँ

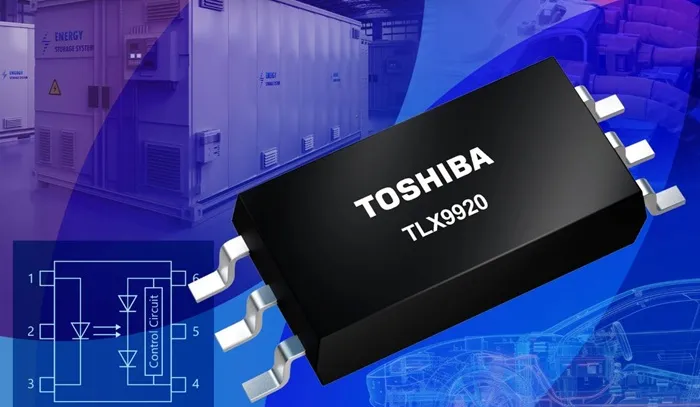

यह 3.84 मिमी × 10.0 मिमी × 2.1 मिमी मापने वाले SO6L पैकेज में आता है। और इसकी न्यूनतम क्रीपेज दूरी 8 मिमी और उच्च आइसोलेशन वोल्टेज रेटिंग 5000Vrms (मिनट) है।
तोशिबा का कहना है कि यह इसे प्रबलित इन्सुलेशन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है। उदाहरण के लिए, IEC 60664-1 निर्दिष्ट करता है कि प्रदूषण डिग्री 2 वातावरण में 400V या उससे अधिक पर चलने वाले सिस्टम के लिए 8 मिमी की क्रीपेज दूरी की आवश्यकता हो सकती है।
इसमें न्यूनतम ओपन-सर्किट वोल्टेज (VOC) 13.5V है। और 10mA के फॉरवर्ड करंट (IF) पर 8μA का न्यूनतम शॉर्ट-सर्किट करंट (ISC)। इसका मतलब है कि TLX9920 अतिरिक्त पृथक पूर्वाग्रह आपूर्ति की आवश्यकता के बिना मॉसफेट नियंत्रण के लिए गेट ड्राइव क्षमता प्रदान करता है।
तोशिबा का कहना है कि इसका एकीकृत डिस्चार्ज सर्किट डिजाइन को और सरल बनाता है और विश्वसनीय टर्न-ऑफ प्रदर्शन सुनिश्चित करता है।
आप कंपनी पर फोटोवोल्टिक-आउटपुट फोटोकपलर के बारे में अधिक पढ़ सकते हैं वेबसाइटTLX9920 सहित डेटा शीट (पीडीएफ).
