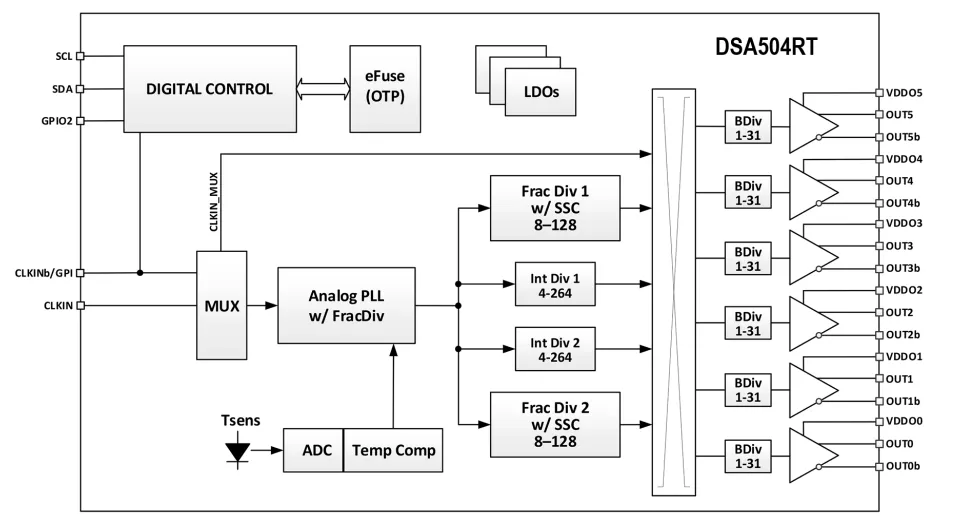

कंपनी का कहना है कि स्पेस-ग्रेड भाग एयरोस्पेस और रक्षा अनुप्रयोगों की जटिल समय संबंधी जरूरतों को संबोधित करता है। DSA504RT कार्यात्मक ब्लॉक आरेख ऊपर दिखाया गया है।
“यह माइक्रोचिप क्लॉक जेनरेशन डिवाइस अंतरिक्ष अनुप्रयोगों के लिए एक गेम चेंजर है,” माइक्रोचिप के टाइमिंग संचार समूह के नियुक्त उपाध्यक्ष मामौन अबू सेडो ने दावा किया। “यह एक व्यापक क्लॉक ट्री समाधान की पेशकश कर सकता है, जो तीन अलग-अलग क्लॉक परिवारों और छह अलग-अलग आवृत्तियों का उत्पादन करता है, जिनमें से प्रत्येक विभिन्न प्रकार के चयन योग्य आउटपुट ड्राइव प्रकारों पर बफर होता है।
“कई ऑसिलेटर, बफ़र्स और सिंथेसाइज़र को प्रतिस्थापित करते हुए, DSA504RT बोर्ड की जगह बचाता है और इन उच्च विश्वसनीयता अनुप्रयोगों में सिस्टम फेल्योर इन टाइम (FIT) दर में सुधार करने के लिए पार्ट काउंट को कम करता है।”

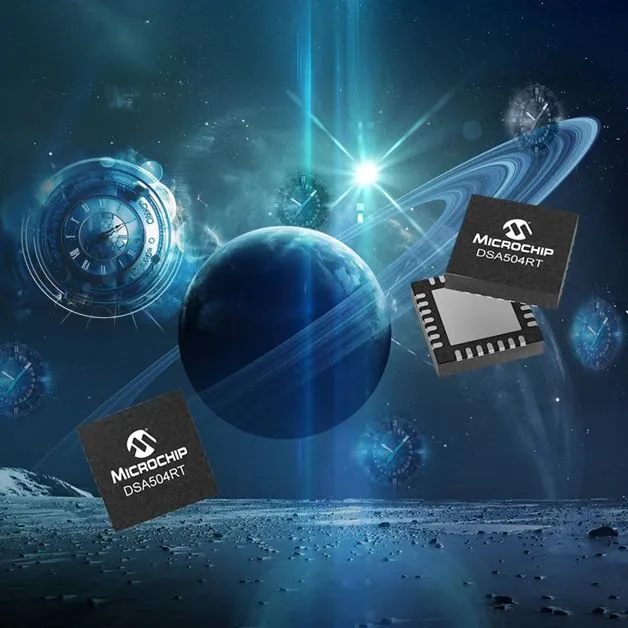

DSA504RT
कंपनी का कहना है कि DSA504RT एक ही मास्टर स्रोत से कई स्वच्छ, चरण-संरेखित आवृत्तियों को उत्पन्न करता है। और यह इस बात पर प्रकाश डालता है कि इससे एकाधिक असतत ऑसिलेटर्स की आवश्यकता कम हो जाती है। इस प्रकार समग्र घटक संख्या कम हो गई और समय में सिस्टम विफलता (एफआईटी) दर में सुधार हुआ। और बिजली की खपत और द्रव्यमान को कम करना।
ध्यान दें कि DSA504RT में एक एनालॉग फेज़-लॉक्ड लूप (APLL) शामिल है जिसमें स्प्रेड स्पेक्ट्रम क्षमता, दो भिन्नात्मक और दो पूर्णांक डिवाइडर और छह कॉन्फ़िगर करने योग्य आउटपुट बफ़र्स शामिल हैं।
माइक्रोचिप का कहना है कि इनमें से प्रत्येक को डिफरेंशियल ड्राइवर (एलवीपीईसीएल, एलवीडीएस या एचसीएसएल) के रूप में कॉन्फ़िगर किया जा सकता है। या सिंगल-एंडेड CMOS आउटपुट की एक जोड़ी के रूप में।
DSA504RT 200 फेमटोसेकंड (12kHz-20MHz) जितना कम समय में जिटर प्रदर्शन प्रदान करता है और PCIe Gen 1-7 मानकों के अनुरूप है।
अधिक जानकारी पर है माइक्रोचिप वेबसाइट (इसके सहित) डेटा शीट).
DSA504RT सीमित नमूने में उपलब्ध है।
