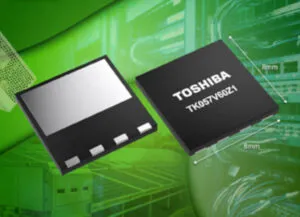

पर्याप्त हीटसिंकिंग के साथ, डिवाइस, TK057V60Z, लगातार 40A ले जा सकता है और 160A तक पल्स कर सकता है।
10V गेट ड्राइव के साथ 15A पास करते समय 47mΩ सामान्य ऑन-प्रतिरोध है – इन परिस्थितियों में अधिकतम प्रतिरोध 57mΩ है।
अधिक प्रभावी गेट ड्राइविंग के लिए, पैकेज में केल्विन स्रोत टर्मिनल शामिल है। कंपनी ने कहा, “सामान्य गेट-ड्रेन चार्ज 15nC जितना कम हो सकता है,” हालांकि डेटा शीट के अनुसार, गेट पर 10V के साथ 400V 15A पर कुल गेट चार्ज 65nC है।
डिज़ाइन के लिए, एक G0 SPICE मॉडल है जिसके साथ सर्किट फ़ंक्शन को सत्यापित किया जा सकता है, और सटीक क्षणिक मॉडलिंग के लिए एक G2 SPICE मॉडल है।
यह तोशिबा की DTMOSVI श्रृंखला 600V ट्रांजिस्टर में से एक है, जो इसके पहले के 600V DTMOSIV-H श्रृंखला डिजाइनों की तुलना में Rsd(on).Qg में ~36% की कमी और Rsd(on.Qdg) में ~52% की कमी प्राप्त करने के लिए तैयार है।
डेटा सेंटर सर्वर, निर्बाध बिजली आपूर्ति और फोटोवोल्टिक पावर कंडीशनर में अनुप्रयोग अपेक्षित हैं।
खोजें इस तोशिबा वेब पेज पर TK057V60Z मस्जिद
