इनका लक्ष्य वाणिज्यिक, औद्योगिक और ऑटोमोटिव अनुप्रयोग हैं। उदाहरण के लिए, उच्च आवृत्ति इनवर्टर, डीसी/डीसी कनवर्टर, फ्रीव्हीलिंग डायोड, लोड डंप सुरक्षा, एलईडी बैकलाइटिंग और ईसीयू (इंजन नियंत्रण इकाइयां) के लिए।
200V अकेला और दोहरी डिवाइस 6A से 15A तक वर्तमान रेटिंग प्रदान करते हैं। और वे वाणिज्यिक और ऑटोमोटिव ग्रेड, AEC-Q101 योग्य संस्करणों में उपलब्ध हैं।
विषय के अनुसार, समान फ़ुटप्रिंट वाले SMPC (TO-277A) पैकेज में 200V घटकों की तुलना में, रेक्टिफायर 10% कम प्रोफ़ाइल और 50% अधिक वर्तमान रेटिंग प्रदान करते हैं।
कंपनी लिखती है:

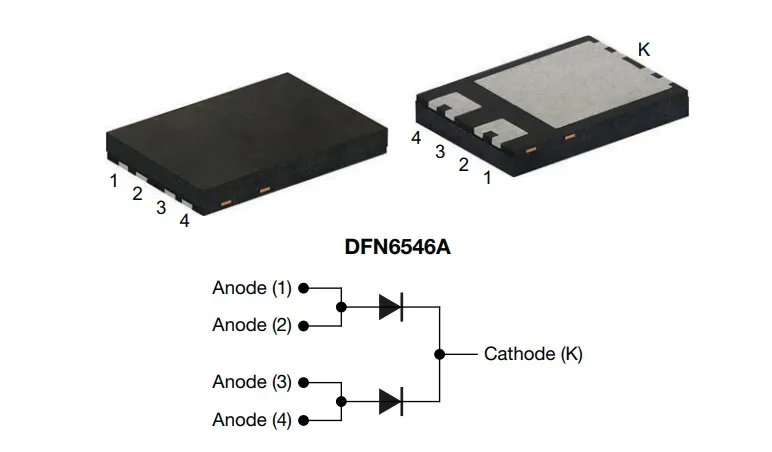

“Vishay के पावर DFN परिवार में नवीनतम पैकेज, DFN6546A में एक कॉम्पैक्ट 6.5 मिमी x 4.6 मिमी फ़ुटप्रिंट और 0.88 मिमी की बेहद कम विशिष्ट ऊंचाई है, जो आज जारी किए गए विश्व सेमीकंडक्टर्स रेक्टिफायर को पीसीबी स्पेस का अधिक कुशल उपयोग करने की अनुमति देता है।”
“उसी समय, उपकरणों का अनुकूलित कॉपर मास डिज़ाइन और उन्नत डाई प्लेसमेंट तकनीक बेहतर थर्मल प्रदर्शन की अनुमति देती है जो उच्च वर्तमान रेटिंग पर संचालन को सक्षम बनाती है। समान पदचिह्न के साथ एसएमपीसी (टीओ-277ए) पैकेज में 200 वी घटकों की तुलना में, रेक्टिफायर 10% कम प्रोफ़ाइल और 50% अधिक वर्तमान रेटिंग प्रदान करते हैं।”
विनिर्देश
DFN6546A पैकेज के वेटटेबल फ़्लैंक स्वचालित ऑप्टिकल निरीक्षण (एओआई) की अनुमति देते हैं, जिससे एक्स-रे निरीक्षण की आवश्यकता समाप्त हो जाती है। स्वचालित प्लेसमेंट के लिए डिज़ाइन किए गए, रेक्टिफायर्स एमएसएल नमी संवेदनशीलता स्तर 1, प्रति जे-एसटीडी-020, एलएफ अधिकतम 260 डिग्री सेल्सियस प्रदान करते हैं।
| भाग संख्या | मैंएफ(एवी) (ए) | वीआर (वी) | मैंएफएसएम (ए) प्रति डायोड |
वीएफ मैं परएफ | टीजे अधिकतम. (डिग्री सेल्सियस) | सर्किट विन्यास |
एईसी-Q101 | |
| वीएफ (वी) | मैंएफ (ए) | |||||||
| VS-6ERH02-M3 | 6 | 200 | 120 | 0.75 | 6 | 175 | अकेला | नहीं |
| VS-6ERH02HM3 | 6 | 200 | 120 | 0.75 | 6 | 175 | अकेला | हाँ |
| VS-8ERH02-M3 | 8 | 200 | 131 | 0.75 | 8 | 175 | अकेला | नहीं |
| VS-8ERH02HM3 | 8 | 200 | 131 | 0.75 | 8 | 175 | अकेला | हाँ |
| VS-10ERH02-M3 | 10 | 200 | 134 | 0.75 | 10 | 175 | अकेला | नहीं |
| VS-10ERH02HM3 | 10 | 200 | 134 | 0.75 | 10 | 175 | अकेला | हाँ |
| VS-15ERH02-M3 | 15 | 200 | 264 | 0.75 | 15 | 175 | अकेला | नहीं |
| VS-15ERH02HM3 | 15 | 200 | 264 | 0.75 | 15 | 175 | अकेला | हाँ |
| VS-6CRH02-M3 | 2 x 3 | 200 | 66 | 0.75 | 3 | 175 | दोहरी | नहीं |
| VS-6CRH02HM3 | 2 x 3 | 200 | 66 | 0.75 | 3 | 175 | दोहरी | हाँ |
| VS-8CRH02-M3 | 2 x 4 | 200 | 70 | 0.75 | 4 | 175 | दोहरी | नहीं |
| VS-8CRH02HM3 | 2 x 4 | 200 | 70 | 0.75 | 4 | 175 | दोहरी | हाँ |
| VS-10CRH02-M3 | 2 x 5 | 200 | 77 | 0.75 | 5 | 175 | दोहरी | नहीं |
| VS-10CRH02HM3 | 2 x 5 | 200 | 77 | 0.75 | 5 | 175 | दोहरी | हाँ |
| VS-15CRH02-M3 | 2 x 7.5 | 200 | 124 | 0.75 | 7.5 | 175 | दोहरी | नहीं |
| VS-15CRH02HM3 | 2 x 7.5 | 200 | 124 | 0.75 | 7.5 | 175 | दोहरी | हाँ |
घटक RoHS-अनुपालक और हैलोजन-मुक्त हैं, और उनके मैट टिन-प्लेटेड लीड जेईएसडी 201 क्लास 2 व्हिस्कर परीक्षण को पूरा करते हैं।
DFN6546A पैकेज में नए FRED Pt अल्ट्राफास्ट रेक्टिफायर के नमूने और उत्पादन मात्रा अब उपलब्ध हैं। यह आठ सप्ताह के लीड समय के साथ है।
