माइक्रो मेट्रोलॉजी देखें न्यूयॉर्क स्थित मेट्रोलॉजी कंपनी है जो सटीक निर्माताओं की जरूरतों को पूरा करने के लिए सॉफ्टवेयर और एल्गोरिदम प्रदान करती है। इसने घोषणा की कि वह निरीक्षण के माध्यम से 10-12μm व्यास वाले तार-बॉन्ड चिप्स और 15-30 मिमी पर ध्यान केंद्रित कर रहा है।
इसके पोर्टफोलियो में उन्नत सेमीकंडक्टर पैकेजिंग के लिए एज-डिटेक्शन एल्गोरिदम और मालिकाना ऑप्टिकल ऑटो-फोकस प्रौद्योगिकियां शामिल हैं, जो पैड और लीड, बॉल हाइट्स और लूप हाइट्स के सापेक्ष सोल्डर बॉल पोजीशन सहित महत्वपूर्ण आयामों में अंतर्दृष्टि प्रदान करती हैं। कंपनी विभिन्न प्रकार के वायर-बॉन्ड पैकेजों का मूल्यांकन कर रही है, जिसमें अपेक्षाकृत सीधे वायर प्रोफाइल और उच्च लूप ज्यामिति दोनों शामिल हैं। वायर लूप ऊंचाई निरीक्षण के साथ समस्या यह है कि उच्चतम बिंदु अक्सर बहुत छोटा होता है और परावर्तक सतह पर होता है।

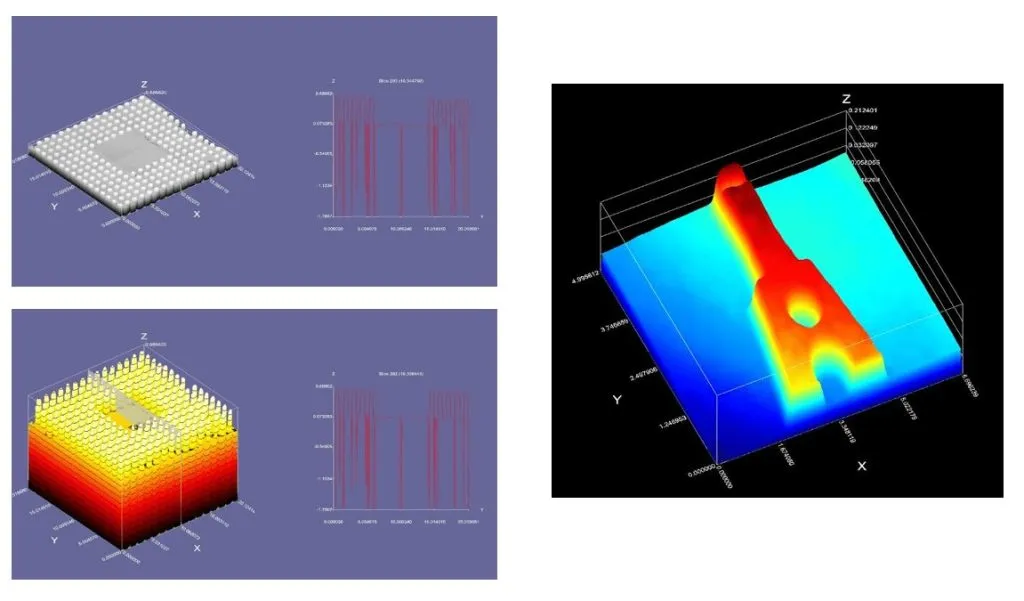

वायर बॉन्ड और इंटरकनेक्ट अनुप्रयोगों के लिए एज-डिटेक्शन एल्गोरिदम के अलावा, इसका सॉफ्टवेयर एरिया मल्टी-फोकस (एएमएफ) का उपयोग करके वास्तविक समय में पूर्ण फ्रेम, मेगापिक्सेल, डिजिटल छवियां प्राप्त कर सकता है जो एकल बिंदु लेजर सतह स्कैनिंग के विकल्प के रूप में काम करने के लिए सामान्य ऑटो फोकस पास से उच्च-रिज़ॉल्यूशन 3 डी डेटा सेट बनाता है। इन-फोकस छवि के लिए फ़ील्ड छवि की एक विस्तारित गहराई एक साथ बनाई जा सकती है। अन्य तकनीक सतत छवि कैप्चर (सीआईसी) है जो निरंतर वीडियो छवियों को प्राप्त करने के लिए कैमरा फ्रेम अधिग्रहण और आंदोलन के साथ रोशनी को सिंक्रनाइज़ करती है। कंपनी ने कहा, मानक चाल-और-माप तकनीकों की तुलना में, घनी पैक सुविधाओं वाले घटकों के लिए यह थ्रूपुट में 50% -200% तक सुधार कर सकता है।
वीडियो को संसाधित करने के लिए छवि फ़िल्टरिंग विकल्प और स्वचालित किनारे का पता लगाने और क्षेत्र प्रसंस्करण संचालन में उपयोग के लिए छवि प्रदर्शन और विश्लेषण के लिए उपकरणों की एक लाइब्रेरी भी है।
