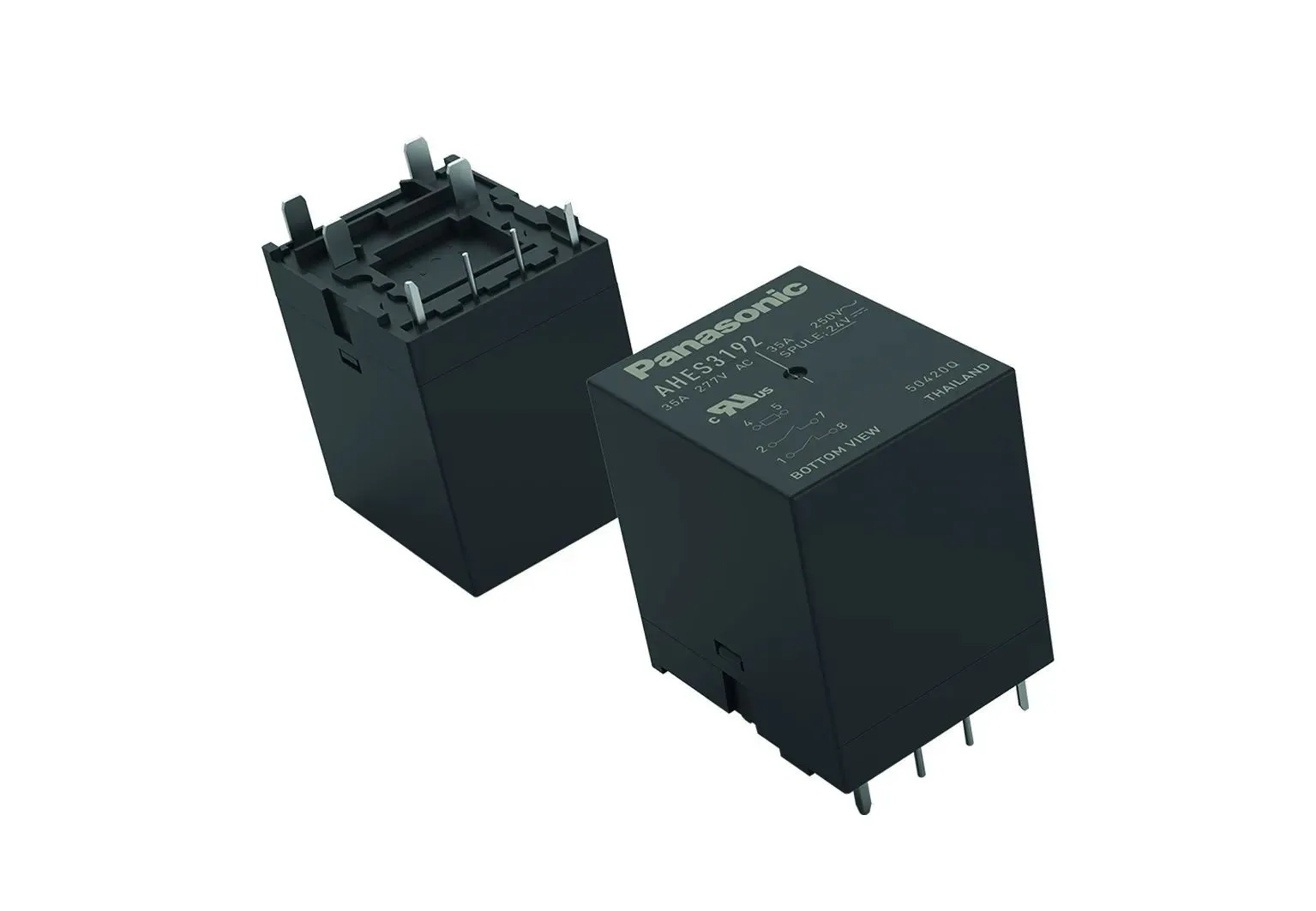

पैनासोनिक ने एक कॉम्पैक्ट HE-S SC 2a और HE-S SC 2a1b PCB रिले श्रृंखला पेश की है, जो विशेष रूप से सिंगल-फ़ेज़ EV चार्जिंग सिस्टम और वॉलबॉक्स अनुप्रयोगों के लिए विकसित की गई है।
नई रिले श्रृंखला पहले से ही मानक IEC 62955 में आगामी यूरोपीय शॉर्ट-सर्किट परीक्षण के साथ पूरी तरह से अनुपालन करती है, जो Q4 2028 में अनिवार्य हो जाती है।
एचई-एस एससी रिले परिवार भविष्य के लिए तैयार स्विचिंग समाधान प्रदान करता है जो उच्च वर्तमान-वहन क्षमता, कॉम्पैक्ट पीसीबी एकीकरण और नवीनतम सुरक्षा मानकों के अनुपालन को जोड़ता है। रिले आईपी = 1.85kA और I²t = 4.5kA²s की शॉर्ट-सर्किट क्षमता प्रदान करते हैं, जो डिजाइनरों को कार्यान्वयन की समय सीमा से पहले आगामी यूरोपीय नियामक आवश्यकताओं को संबोधित करने में सक्षम बनाता है।
HE-S SC 2a और 2a1b रिले को एकल-चरण चार्जिंग सिस्टम (विशेष रूप से यूनाइटेड किंगडम और इटली और स्पेन के चयनित क्षेत्रों जैसे बाजारों के लिए) में मुख्य स्विचिंग तत्व के रूप में काम करने के लिए डिज़ाइन किया गया है। दो सामान्य रूप से खुले (एनओ) संपर्कों में से प्रत्येक +70 डिग्री सेल्सियस तक के परिवेश के तापमान पर 40 ए तक स्विच कर सकता है, जो मांग वाली परिचालन स्थितियों के तहत विश्वसनीय प्रदर्शन प्रदान करता है।
यह प्रदर्शन थर्मल डिज़ाइन और 400mW की कॉइल होल्डिंग पावर के माध्यम से हासिल किया गया है, जिससे डिजाइनरों को मजबूत स्विचिंग क्षमता बनाए रखते हुए बिजली की खपत को कम करने में मदद मिलती है।
संपर्क निगरानी की आवश्यकता वाले अनुप्रयोगों के लिए, HE-S SC 2a1b संस्करण में IEC 60947-4-1 के अनुरूप एक अतिरिक्त सामान्य रूप से बंद (NC) दर्पण संपर्क शामिल है। फीडबैक संपर्क 5VDC पर 10mA तक निम्न-स्तरीय स्विचिंग लोड का समर्थन करता है, विश्वसनीय स्थिति की निगरानी को सक्षम करता है और सिस्टम डिजाइनरों को कार्यात्मक सुरक्षा और नैदानिक आवश्यकताओं को पूरा करने में मदद करता है।
रिले का कॉम्पैक्ट फ़ुटप्रिंट संपूर्ण स्विचिंग फ़ंक्शन को सीधे पीसीबी पर एकीकृत करने की अनुमति देता है, जिससे बड़ी बाहरी स्विचिंग असेंबली की आवश्यकता समाप्त हो जाती है। यह दृष्टिकोण सिस्टम के आकार को काफी कम कर देता है, असेंबली को सरल बनाता है, और वॉलबॉक्स निर्माताओं के लिए समग्र सामग्री लागत को कम करता है।
पैनासोनिक के मार्कस बिचलर कहते हैं, “हमारे नए एचई-एस एससी रिले के साथ, हम डिजाइनरों को सिस्टम आकार, ऊर्जा दक्षता और समग्र प्रदर्शन को अनुकूलित करते हुए आगामी शॉर्ट-सर्किट परीक्षण मानक अपडेट को समय से पहले पूरा करने में सक्षम बना रहे हैं।” यह संयोजन अगली पीढ़ी के एकल-चरण चार्जिंग समाधानों के विकास का समर्थन करता है जो भविष्य-प्रूफ और अत्यधिक प्रतिस्पर्धी दोनों हैं।
अधिक जानकारी के लिए: वह रिले श्रृंखला
