डिवाइस तीन-चरण ब्रशलेस डीसी (बीएलडीसी) मोटर ड्राइव के लिए पावर एमओएसएफईटी के साथ एक एमसीयू को एकीकृत करता है, जो 40W से नीचे चलने वाले छोटे ऑटोमोटिव मोटर सिस्टम के सीधे नियंत्रण को सक्षम करता है।
जैसे-जैसे वाहन विद्युतीकरण का विस्तार जारी है, इलेक्ट्रिक वाल्व, एचवीएसी डैम्पर्स, छोटे पंप, पंखे और ग्रिल शटर जैसे अनुप्रयोगों में उपयोग किए जाने वाले कॉम्पैक्ट तीन-चरण बीएलडीसी मोटर्स की मांग बढ़ रही है।
इन अनुप्रयोगों को घटकों की संख्या कम करने और इस प्रकार ईसीयू आकार को कम करने के लिए अत्यधिक एकीकृत समाधान की आवश्यकता होती है।

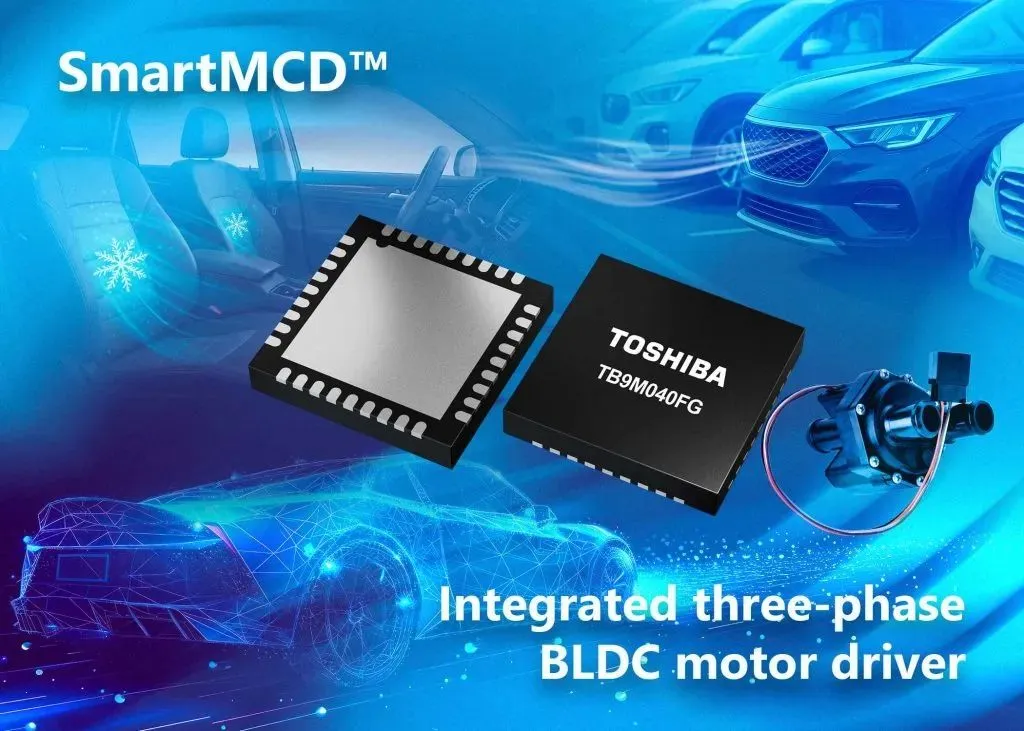

TB9M040FTG 32-बिट आर्म कॉर्टेक्स-एम23 कोर, फ्लैश मेमोरी, बिल्ट-इन MOSFETs के साथ एक तीन-चरण BLDC मोटर ड्राइवर, वैकल्पिक घटकों/सेंसर के लिए 5V बिजली की आपूर्ति, 6 मिमी × 6 मिमी (टाइप) VQFN36 पैकेज में एक LIN ट्रांसीवर को एकीकृत करके इन आवश्यकताओं को पूरा करता है।
डिवाइस में तोशिबा का वेक्टर इंजन (वीई) सह-प्रोसेसर शामिल है, जो बहुत कम एफओसी चक्र समय के साथ क्षेत्र-उन्मुख नियंत्रण (एफओसी) प्रसंस्करण को तेज करता है, सीपीयू लोड को कम करता है, और सॉफ्टवेयर आकार को कम करने में मदद करता है। इसमें बैक इलेक्ट्रोमोटिव फोर्स (बीईएमएफ) डिटेक्शन की सुविधा भी है, जो सेंसर रहित स्क्वायर-वेव नियंत्रण को सक्षम बनाता है।
यह डिवाइस AEC-Q100 ग्रेड 0 योग्य और ASIL-B सक्षम है, जो इसे मध्यम कार्यात्मक सुरक्षा आवश्यकताओं के साथ ऑटोमोटिव अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है।
एकीकृत सुरक्षा सुविधाओं में अंडरवॉल्टेज, ओवरवॉल्टेज और ओवरकरंट डिटेक्शन के साथ-साथ थर्मल शटडाउन, चार्ज पंप वोल्टेज मॉनिटरिंग, और हाई- और लो-साइड एमओएसएफईटी दोनों के लिए ड्रेन-सोर्स वोल्टेज (वीडीएस) डिटेक्शन शामिल हैं।
अधिक जानकारी के लिए: https://toshiba.smicon-storage.com/eu/smiconductor/product/automobile-devices/detail.TB9M040FTG.html
