वे OEM और एम्बेडेड अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जिन्हें वाईफाई, ब्लूटूथ और सामान्य IoT प्रोटोकॉल में मल्टी-बैंड कनेक्टिविटी की आवश्यकता होती है। उदाहरण के लिए, IoT गेटवे, स्मार्ट होम डिवाइस, औद्योगिक निगरानी उपकरण, स्मार्ट मीटर और कॉम्पैक्ट उपभोक्ता इलेक्ट्रॉनिक्स।
एक SMD ब्लूटूथ/वाईफ़ाई 6E कॉर्नर-माउंट एंटीना है, भाग संख्या LK1810201। और संतुलित द्विध्रुव एफपीसी डिज़ाइन, एलके1810501 का उपयोग करते हुए एक लचीला वाईफाई 7 एंटीना।

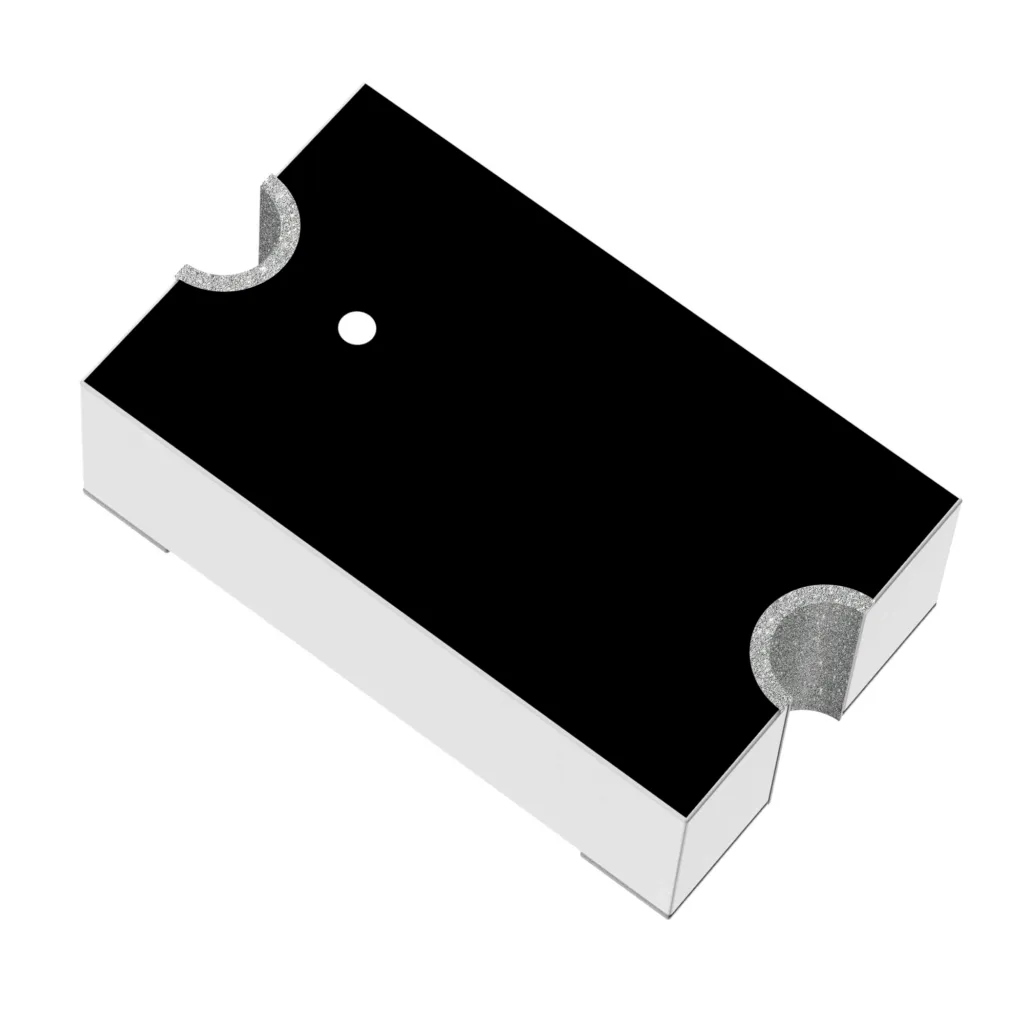

उपरोक्त LK1810201 का माप 3.2 × 1.6 × 0.5 मिमी है और यह स्वचालित पीसीबी असेंबली के साथ संगत है, जिसके लिए इष्टतम प्रदर्शन के लिए 5 × 5.2 मिमी के निकासी क्षेत्र की आवश्यकता होती है। लीनकॉन का कहना है कि एंटीना सर्वदिशात्मक विकिरण प्रदान करता है।

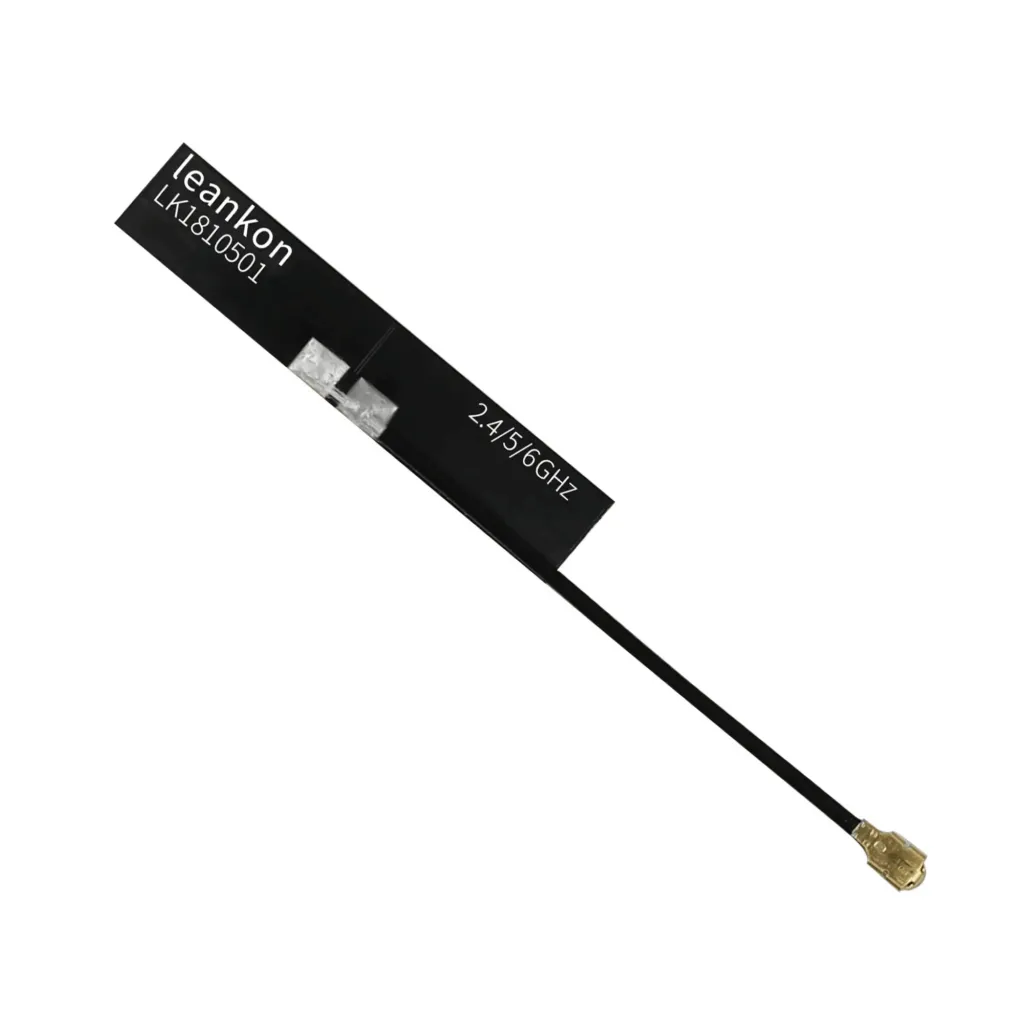

नीचे दिया गया LK1810501 फिर से आंतरिक स्थान पर प्रतिबंध वाले उपकरणों के लिए है और वाईफाई 7 एंटीना आंतरिक प्लास्टिक हाउसिंग पर लगाया जा सकता है। लीनकॉन का कहना है कि इसकी वास्तुकला आरएफ प्रदर्शन को केबल की लंबाई और आरएफ कनेक्टर प्रकार से काफी हद तक स्वतंत्र बनाती है।
लीनकॉन नए एंटीना के बारे में लिखते हैं:
“इस रेंज में 2.4-2.5 गीगाहर्ट्ज, 5.15-5.85 गीगाहर्ट्ज और 5.925-7.125 गीगाहर्ट्ज पर चलने वाले सतह-माउंट और लचीले मुद्रित सर्किट (एफपीसी) एंटेना शामिल हैं, जो वाईफाई 7 आवृत्ति बैंड के माध्यम से वाईफाई 4 को कवर करते हैं, साथ ही ज़िगबी, मैटर और थ्रेड जैसे ब्लूटूथ और आईओटी प्रोटोकॉल भी शामिल हैं। एक ही एंटीना में कई वायरलेस मानकों को एकीकृत करके, उत्पाद [will] आरएफ डिज़ाइन को सरल बनाएं और घटकों की संख्या कम करें।”
इस Leankon पर LK1810201 SMD वाईफ़ाई एंटीना (वाईफ़ाई 6E/7 ब्लूटूथ) ढूंढें उत्पाद पृष्ठ (और डेटा शीट). और LK1810501 डिपोल फ्लेक्स ब्लूटूथ वाईफाई 7 एंटीना साइड फ़ीड ढूंढें यहाँ (डेटा शीट).
ध्यान दें कि वर्तमान में केवल मूल्यांकन बोर्ड और नमूने ही उपलब्ध हैं।
लीनकॉन शंघाई में स्थित है और इसका उत्तरी कैरोलिना के रिसर्च ट्रायंगल पार्क में एक प्रतिनिधि है।
