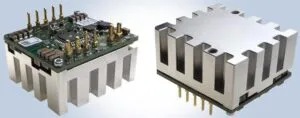

यह कनवर्टर ~34 x 37 x 20 मिमी लंबा है और 3.3 से 18V पर 80A तक प्रदान कर सकता है, जब तक कि बिजली की सीमा पार न हो जाए।
इनपुट नाममात्र 24Vdc है, और 18 – 32V तक हो सकता है।
एक व्यापक रेंज इनपुट संस्करण भी है जो 18 – 60V स्वीकार कर सकता है।
इसे i7A4W060A033V कहा जाता है, यह 3.3 से 28V तक हो सकता है, लेकिन 60A और 720W के निम्न मान तक सीमित है।
प्रत्येक तीन संस्करणों में आता है: एक सकारात्मक रिमोट ऑन-ऑफ सिग्नल लॉजिक के साथ और दो नकारात्मक रिमोट ऑन-ऑफ सिग्नल लॉजिक के साथ, एक नकारात्मक संस्करण में एक समायोज्य आउटपुट वर्तमान सीमा जोड़ी गई है।
कंपनी ने कहा, विस्तृत इनपुट और आउटपुट वोल्टेज रेंज “सामग्री के बिल में अद्वितीय भाग संख्याओं की संख्या को कम करने, इन्वेंट्री प्रबंधन को सरल बनाने में मदद करती है”। “एक समायोज्य आउटपुट वर्तमान सीमा ओवरकरंट और शॉर्ट-सर्किट स्तर को कम करती है, बड़े कैपेसिटिव लोड चार्ज करने जैसी ओवरलोड स्थितियों के दौरान डिवाइस तनाव को कम करती है। यह सुविधा कई i7A मॉड्यूल के समानांतर संचालन को भी सक्षम बनाती है।”
दक्षताएँ क्रमशः 98 और 99% पर चरम पर हैं।
इन उच्च-शक्ति वाले i7 वेरिएंट में एक उन्नत बेसप्लेट है जो इनपुट और आउटपुट पिन को दोगुना कर देता है और वजन को 85 ग्राम तक बढ़ा देता है।
ऑपरेशन नाममात्र रूप से -40 से +115°C से अधिक होता है, और पूर्ण शक्ति बेसप्लेट के साथ >90°C पर प्राप्त की जा सकती है, लेकिन वायु प्रवाह और इनपुट-आउटपुट वोल्टेज संयोजनों के संबंध में व्युत्पन्न होने से ये दृढ़ता से प्रभावित होते हैं – देखें व्युत्पन्न वक्रों के लिए टीडीके विनिर्देश.
मानक पीसीबी पिन की लंबाई 3.68 मिमी है, जिसमें 2.79 मिमी या 4.57 मिमी के विकल्प हैं।
एक और समान आकार का उच्च-शक्ति i7 dc-dc मॉड्यूल है, जो इस बार 550W और 100A तक सीमित है, 9 – 18Vin, 0.8 – 8Vout और 96% शिखर दक्षता के साथ।
सभी मॉडल IEC/UL/CSA/EN 62368-1 से प्रमाणित हैं और विद्युत सुरक्षा और RoHS निर्देशों के लिए CE और UKCA चिह्न रखते हैं।
| प्रकार | i7A4W060A033V | I7A24080A033V |
| इनपुट वोल्टेज | 18 – 60V | 18 – 32V (24V अनुकूलित) |
| आउटपुट वोल्टेज | 3.3 – 28 वी | 3.3 – 18वी |
| बिजली उत्पादन | 750W | 1000 वाट |
| क्षमता | 99% तक | 98% तक |
| आकार | 34 x 36.8 x 19.8 मिमी | |
| सुरक्षा | आईईसी/यूएल/सीएसए/एन 62368-1, सीई, यूकेसीए मार्क | |
चिकित्सा, संचार, औद्योगिक, परीक्षण, माप, रोबोटिक्स और ड्रोन उपकरण में आवेदन अपेक्षित हैं।
विशिष्टता के साथ-साथ, एक है 7i डेटा शीट – दोनों को एक साथ पढ़ने की जरूरत है। कम पावर वाले i7 dc-dc कन्वर्टर्स हैं
