नए मॉड्यूल में मल्टी-चैनल वेवफॉर्म जेनरेशन, सटीक डिजिटल-टू-एनालॉग कनवर्टर (डीएसी) आउटपुट और उच्च-घनत्व थर्मोकपल सिमुलेशन शामिल हैं। इलेक्ट्रॉनिक परीक्षण और सत्यापन विशेषज्ञ का कहना है कि यह इंजीनियरों को ओपन-प्लेटफ़ॉर्म परीक्षण प्रणालियों से यथार्थवादी एनालॉग, सेंसर और तरंग रूप स्थितियों के साथ एम्बेडेड नियंत्रकों को उत्तेजित करने में सक्षम बनाता है।
विशेष रूप से, वे एचआईएल (हार्डवेयर-इन-द-लूप) सिमुलेशन, कार्यात्मक परीक्षण, सेंसर सिमुलेशन, उत्पादन परीक्षण और गलती इंजेक्शन के लिए डिज़ाइन किए गए हैं। वे एम्बेडेड नियंत्रकों और डीयूटी के लिए सॉफ्टवेयर-नियंत्रित विद्युत उत्तेजना प्रदान करते हैं।

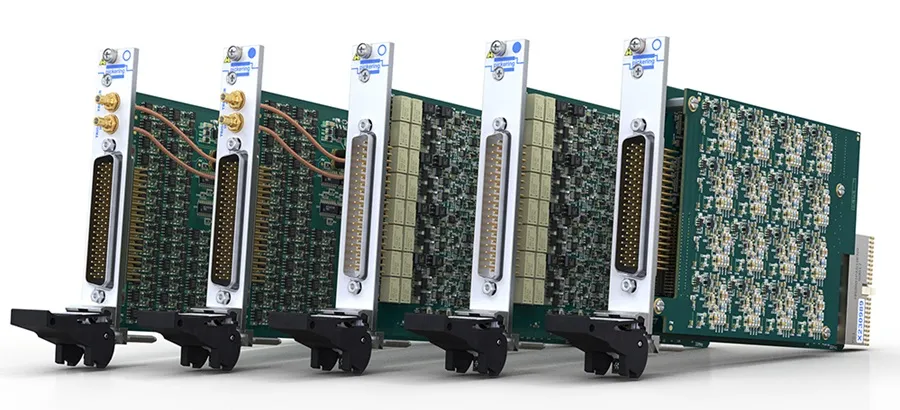

पहले दो डीएसी मॉड्यूल हैं, अगले दो मल्टी-चैनल तरंग जनरेटर हैं, और अंतिम एक एनालॉग आउटपुट या थर्मोकपल सिम्युलेटर मॉड्यूल है।
“ये नए एनालॉग आउटपुट मॉड्यूल कार्यात्मक परीक्षण और एचआईएल अनुप्रयोगों में यथार्थवादी सिग्नल और सेंसर सिमुलेशन का समर्थन करने के लिए पिकरिंग की क्षमता का विस्तार करते हैं,” ने कहा। स्टीफन जेनकिंसपिकरिंग में सिमुलेशन उत्पाद प्रबंधक। “वे मॉड्यूलर पीएक्सआई/पीएक्सआई प्लेटफॉर्म में उच्च चैनल घनत्व, सटीक प्रदर्शन और भरोसेमंद दीर्घकालिक समर्थन प्रदान करते हैं।”
डीएसी मॉड्यूल
41-770 PXI और 43-770 PXIe DAC मॉड्यूल एक 3U PXI/PXIe स्लॉट में चार पूरी तरह से पृथक एनालॉग आउटपुट चैनल प्रदान करते हैं।
प्रत्येक चैनल कई वोल्टेज और करंट रेंज में स्वतंत्र रूप से प्रोग्राम करने योग्य है, जिसमें ±40 V तक वोल्टेज आउटपुट और ±20 mA तक करंट आउटपुट होता है। दोष-इंजेक्शन परीक्षण के लिए वायरिंग या सेंसर विफलताओं की नकल करने के लिए मॉड्यूल ओपन-सर्किट स्थितियों का अनुकरण भी कर सकते हैं।
तरंगरूप जनरेटर
41-625 PXI और 43-625 PXIe मल्टी-चैनल वेवफॉर्म जनरेटर 32 स्वतंत्र आउटपुट चैनल प्रदान करते हैं। यह एकल 3U PXI/PXIe स्लॉट में है और मॉड्यूल DC से 300 kHz तक तरंग निर्माण का समर्थन करते हैं। यह उन्हें एक्सेलेरोमीटर और अन्य मल्टी-चैनल उत्तेजना स्थितियों के अनुकरण के लिए उपयुक्त बनाता है।
प्रत्येक चैनल में साइन तरंगों, मानक तरंगरूपों या ग्राहक-परिभाषित मनमाने तरंगरूपों के लिए स्वतंत्र मेमोरी शामिल होती है। डायरेक्ट डिजिटल सिंथेसिस का उपयोग करके सॉफ़्टवेयर-नियंत्रित आवृत्ति समायोजन है। ट्रिगर फ़ंक्शंस अन्य उपकरणों को वेवफ़ॉर्म जेनरेशन या फ़्रीक्वेंसी स्वीप शुरू करने की भी अनुमति देते हैं।
थर्मोकपल
पीएक्सआई 41-761ए एनालॉग आउटपुट/थर्मोकपल सिम्युलेटर मॉड्यूल बिल्ट-इन फॉल्ट इंसर्शन के साथ सटीक µV-स्तरीय थर्मोकपल सेंसर सिमुलेशन प्रदान करते हैं। मॉड्यूल स्वतंत्र रूप से पृथक, दो-तार कम-वोल्टेज आउटपुट प्रदान करते हैं जो सामान्य थर्मोकपल रेंज को कवर करते हैं, कई कोल्ड जंक्शन कॉन्फ़िगरेशन का समर्थन करते हैं, और सच्चे सेंसर-स्तरीय सिमुलेशन के लिए सामान्य-मोड वोल्टेज को संभालते हैं।
प्रति स्लॉट 32 पूर्णतः पृथक चैनल हैं। इसका उद्देश्य बाहरी स्विचिंग या सिस्टम विस्तार के बिना उच्च-घनत्व थर्मोकपल सिमुलेशन प्रदान करना है।
PXI और PXIe वेरिएंट उपलब्ध हैं। यह विंडोज़ और लिनक्स के लिए ड्राइवर सपोर्ट और C, Python, C#, MATLAB, Simulink और LabVIEW के लिए API के साथ है।
