वे सेमीकंडक्टर डिवाइस अनुसंधान, पावर इलेक्ट्रॉनिक्स और उन्नत सामग्री विकास में काम करने वाले इंजीनियरों को लक्षित करते हैं।
SMM3000X
±10.5A तक स्पंदित वर्तमान आउटपुट और रैखिक, लॉग और स्पंदित स्वीप मोड का समर्थन करते हुए, श्रृंखला की कार्यक्षमता में एक लिस्टिंग मोड भी शामिल है। यह कस्टम आउटपुट अनुक्रमों को परिभाषित करने के लिए है, जिसमें न्यूनतम समय रिज़ॉल्यूशन 10 μs तक है – पैरामीटर परिवर्तन रैखिक, गैर-रैखिक, मनमाना या उपयोगकर्ता-आदेशित हो सकते हैं।
अंत में, SMM3000X श्रृंखला कई डिस्प्ले मोड प्रदान करती है: ग्राफ़, रोल और दृश्य माप।
संकल्प
SMM3000X इकाइयों में 6½-अंकीय रिज़ॉल्यूशन, ±210V DC वोल्टेज तक की आउटपुट क्षमता, ±3.03A DC करंट और ±10.5A स्पंदित करंट की सुविधा है। और एक प्रोग्रामिंग और माप रिज़ॉल्यूशन 10 एफए / 100 एनवी तक, और 100,000 अंक/सेकेंड की अधिकतम अधिग्रहण दर।
टेलोनिक लिखते हैं:
“SMM3000X चार-चतुर्थांश संचालन का समर्थन करता है, जो परीक्षण (DUTs) के तहत उपकरणों पर बंद-लूप संचालन के लिए एक साथ सोर्सिंग और माप को सक्षम करता है। यह वोल्टेज स्रोत, वर्तमान स्रोत, वाल्टमीटर, एमीटर और ओममीटर के रूप में कार्य करता है, जबकि पल्स पीढ़ी और मनमाने ढंग से तरंग आउटपुट का भी समर्थन करता है। यह अर्धचालक और अन्य गैर-रेखीय उपकरणों और सामग्रियों को चिह्नित करने के लिए एक आदर्श मंच बनाता है।”

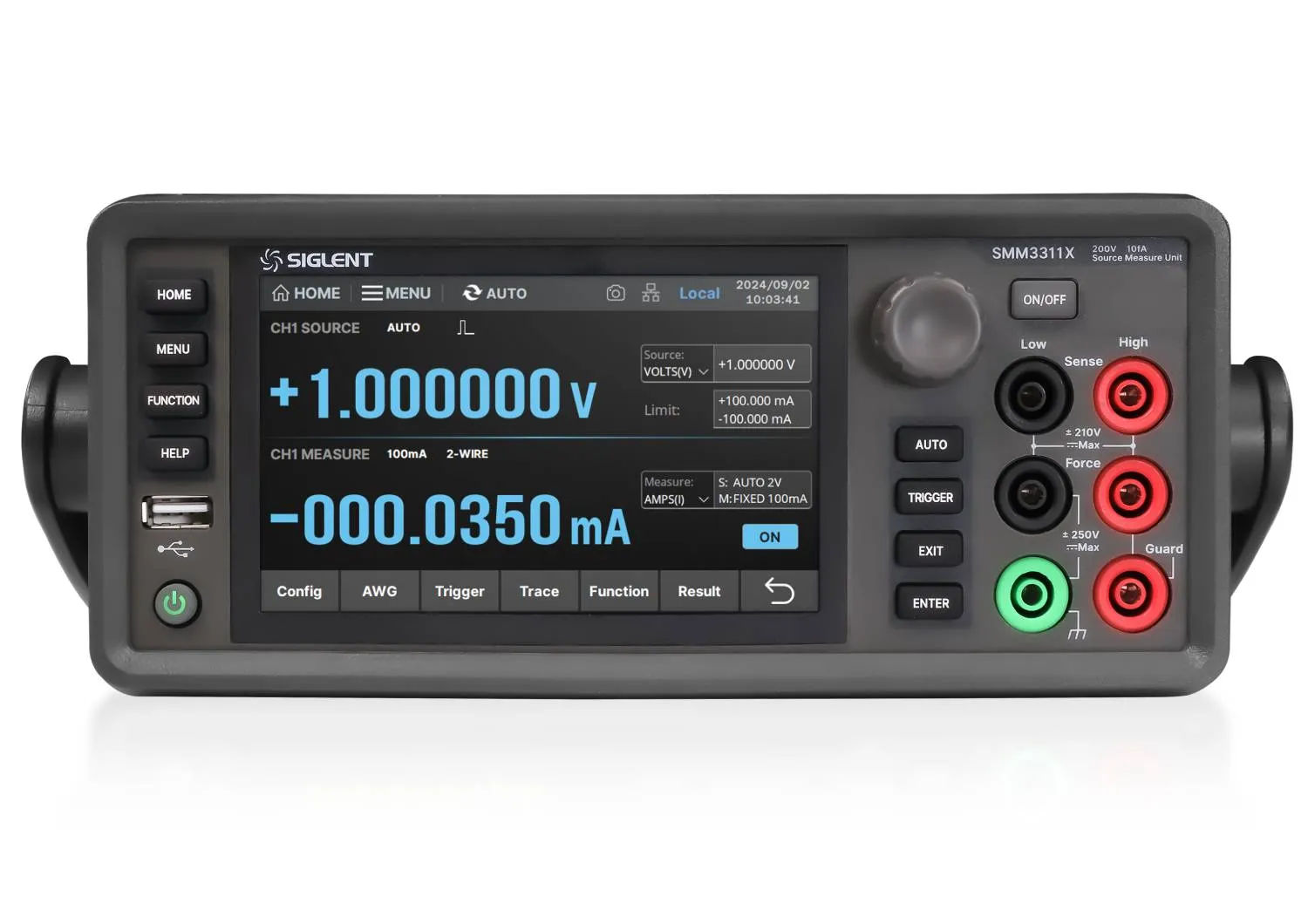

ऊपर चित्रित सिग्लेंट SMM3311X इकाई (1 चैनल, ±210V, ±3.03A, 31.8W, 10fA, 100nV रिज़ॉल्यूशन) है। इसकी कीमत £4,069.00 – £4,882.80 वैट सहित) है।
पल्स सिमुलेशन
जैसा कि उल्लेख किया गया है, पल्स मोड में, SMM3000X श्रृंखला ±10.5 ए तक स्पंदित वर्तमान आउटपुट का समर्थन करती है, न्यूनतम पल्स चौड़ाई 50 μs के साथ। टेलोनिक का कहना है कि यह बिजली उपकरणों की क्षणिक परिचालन स्थितियों के अनुकरण की अनुमति देता है। उदाहरण के लिए, GaN और SiC उपकरणों के लिए स्विचिंग हानि परीक्षण – विशेष रूप से, R&D के लिए समर्थन और वाइड-बैंडगैप पावर सेमीकंडक्टर्स का सत्यापन।
SMM3000X विशेषताएं
SMM3000X सुविधाओं में शामिल हैं:
- पांच इंच, उच्च-रिज़ॉल्यूशन कैपेसिटिव टचस्क्रीन जीयूआई
- स्रोत और माप रिज़ॉल्यूशन 10 एफए और 100 एनवी तक
- अधिकतम प्रदर्शन अंक: 6½(21,000,00 गिनती)
- अधिकतम नमूना दर 100ksps है, नमूना अंतराल 0.0005 PLC है, और अधिकतम सेटिंग 100 PLC है।
- न्यूनतम ट्रिगर अंतराल 10 μs.
- 100 हजार अंक तक का आंतरिक भंडारण स्थान, टाइमस्टैम्प का समर्थन।
- सिंगल/डुअल-चैनल आउटपुट और माप के साथ चार-चतुर्थांश सटीक बिजली आपूर्ति
- वोल्टेज (±210 V) और करंट (±3 A DC और ±10.5 A स्पंदित) सोर्सिंग क्षमता
- पांच बुनियादी कार्य: वोल्टेज/करंट सोर्सिंग, वोल्टेज/करंट/प्रतिरोध माप
- न्यूनतम प्रोग्रामयोग्य पल्स चौड़ाई 50 μs है।
- मनमाना तरंगरूप उत्पादन और सूची स्कैनिंग क्षमताओं के साथ (न्यूनतम 10 μs का अंतराल)
- दो-तार/चार-तार माप मोड का समर्थन करता है
- एससीपीआई रिमोट कंट्रोल कमांड का समर्थन करता है
- सेट करने योग्य आउटपुट फ़िल्टर
- कॉन्फ़िगरेशन इंटरफ़ेस: USB डिवाइस (वैकल्पिक USBGPIB एडाप्टर), USB होस्ट, LAN
अब यूके में संपूर्ण उत्पाद श्रृंखला उपलब्ध होने से, आप टेलोनिक पर अधिक जानकारी पा सकते हैं वेबसाइट.
छवि: टेलोनिक/सिग्लेंट
