मोनोलेयर डब्ल्यूएसई के साथ पी-टाइप एफईटी के आईएमईसी में निर्णायक प्रदर्शन2 चैनल, और स्रोत/नाली संपर्क गठन और गेट स्टैक एकीकरण के लिए बेहतर फैब-संगत मॉड्यूल 2डी-सामग्री आधारित प्रौद्योगिकी के लिए एक महत्वपूर्ण प्रगति का प्रतीक हैं।
सी चालन चैनलों को 2डी संक्रमण धातु डाइक्लोजेनाइड्स (एमएक्स) से बनी परमाणु रूप से पतली परतों से बदलना2) अच्छा इलेक्ट्रोस्टैटिक चैनल नियंत्रण और उच्च वाहक गतिशीलता बनाए रखते हुए अंतिम गेट और चैनल लंबाई स्केलिंग को सक्षम करने का वादा करता है।
प्राप्त किए जाने वाले महत्वपूर्ण मील के पत्थर में उच्च-गुणवत्ता वाली 2डी-सामग्री परत जमाव, गेट स्टैक एकीकरण, कम-प्रतिरोध स्रोत/नाली संपर्क गठन, और 300 मिमी फैब एकीकरण शामिल हैं।
इसके अलावा, अधिकांश प्रयास एन-प्रकार के उपकरणों (डब्ल्यूएस से बने चैनलों के साथ) को बेहतर बनाने पर केंद्रित हैं2 या एमओएस2), पी-प्रकार के उपकरणों पर अधिक मौलिक कार्य की आवश्यकता है, जिसके लिए विभिन्न चैनल सामग्री (जैसे डब्ल्यूएसई) की आवश्यकता होती है2).
“टॉप-गेट एचएफओ जमा करना2 एक एमएक्स के शीर्ष पर ढांकता हुआ2 चैनल को HfO का समर्थन करने के लिए एक अतिरिक्त बीज परत की आवश्यकता होती है2 न्यूक्लियेशन और ग्रोथ”, इमेक के उपाध्यक्ष गौरी शंकर कर कहते हैं। “एनएफईटी के लिए, इसे अलओ बनाकर हल किया जाता हैएक्स इंटरफेशियल परत, लेकिन डब्ल्यूएसई की विभिन्न विशेषताओं के कारण यह दृष्टिकोण पीएफईटी के लिए चुनौतीपूर्ण है2 अपने एन-प्रकार समकक्षों की तुलना में चैनल सामग्री। में पीटीएसएमसी के साथ साझेदारी में, हमने डब्ल्यूएसई के सिंथेटिक बाइलेयर के साथ शुरुआत की2जो बाद में दो उच्च-गुणवत्ता वाले WSe को स्थानांतरित करके बनाया गया था2हमारे सबस्ट्रेट्स पर टीएसएमसी से मोनोलेयर्स। फिर हमने शीर्ष WSe का ऑक्सीकरण किया2 मोनोलेयर, इसे एक इंटरफेशियल परत में परिवर्तित करता है जो एचएफओ के जमाव का सफलतापूर्वक समर्थन करता है2 गेट ऑक्साइड. इस फैब-संगत लैब-आधारित एकीकरण दृष्टिकोण के परिणामस्वरूप हमारे दोहरे गेट वाले पीएफईटी का रिकॉर्ड प्रदर्शन हुआ।
imec और Intel के बीच एक सहयोग ने n-प्रकार (WS) के लिए स्रोत/ड्रेन संपर्कों और गेट स्टैक एकीकरण के लिए 300 मिमी विनिर्माण योग्य मॉड्यूल विकसित किया2 और एमओएस2) और पी-प्रकार (डब्ल्यूएसई2) 2डी-एफईटी।

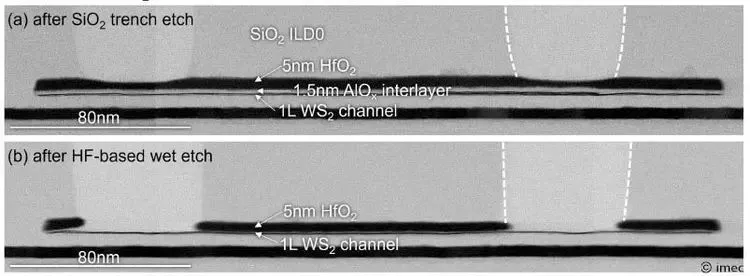

“मुख्य नवाचार में इंटेल की उच्च-गुणवत्ता वाली 2डी सामग्री परतों पर एक चयनात्मक ऑक्साइड ईच प्रक्रिया को लागू करना शामिल है, जो एक इंटरफ़ेस अलओ के साथ कैप किया गया था।एक्स परत, एक HfO2 परत और एक SiO2परत”, गौरी शंकर कर बताते हैं। “ऑक्साइड ईच प्रक्रिया ने फैब-संगत दमिश्क-शैली के शीर्ष संपर्कों के निर्माण की अनुमति दी – दुनिया में पहली बार। इसके अलावा, ऊर्ध्वाधर संपर्क नक़्क़ाशी प्रक्रिया के दौरान, इंटरफ़ेस अलओएक्स अलओ को हटाते हुए, परत को एक साथ पार्श्विक रूप से उकेरा गयाएक्स चैनल क्षेत्र से. इसने शीर्ष गेट के ईओटी को काफी कम कर दिया, जिससे गेट की स्थानांतरण विशेषताओं को लाभ हुआ।
