कंपनी का कहना है कि यह उन्नत हेडलाइट नियंत्रण इकाइयों की बिजली घनत्व, दक्षता, ईएमआई और कार्यात्मक सुरक्षा आवश्यकताओं को पूरा करेगा।
विशेष रूप से, यह अनुकूली फ्रंट लाइटिंग सिस्टम के लिए प्राथमिक स्थिर-वोल्टेज प्री-स्टेज के रूप में काम कर सकता है। उदाहरण के लिए, हाई बीम, लो बीम, डे-टाइम रनिंग लाइट (डीआरएल), टर्न इंडिकेटर्स, फॉग लाइट और कॉर्नरिंग लाइट, एक एकीकृत प्रकाश मॉड्यूल के रूप में।
इनपुट वोल्टेज
ध्यान दें, डायोड का कहना है कि AL8859Q ऑटोमोटिव अनुप्रयोगों के लिए व्यापक बिजली प्रणालियों को भी संबोधित करता है।
“AL8859Q एक विस्तृत 4.5V से 60V इनपुट वोल्टेज रेंज के साथ एक वर्तमान-मोड मल्टी-फ़ेज़ बूस्ट आर्किटेक्चर को एकीकृत करता है, जो मानक 5V, 12V, 24V और 48V आपूर्ति रेल पर संचालन को सक्षम बनाता है। यह प्रोग्राम करने योग्य रजिस्टरों के माध्यम से लोड डंप और क्षणिक स्थितियों के तहत आउटपुट वोल्टेज सहनशीलता में भी सुधार करता है।”

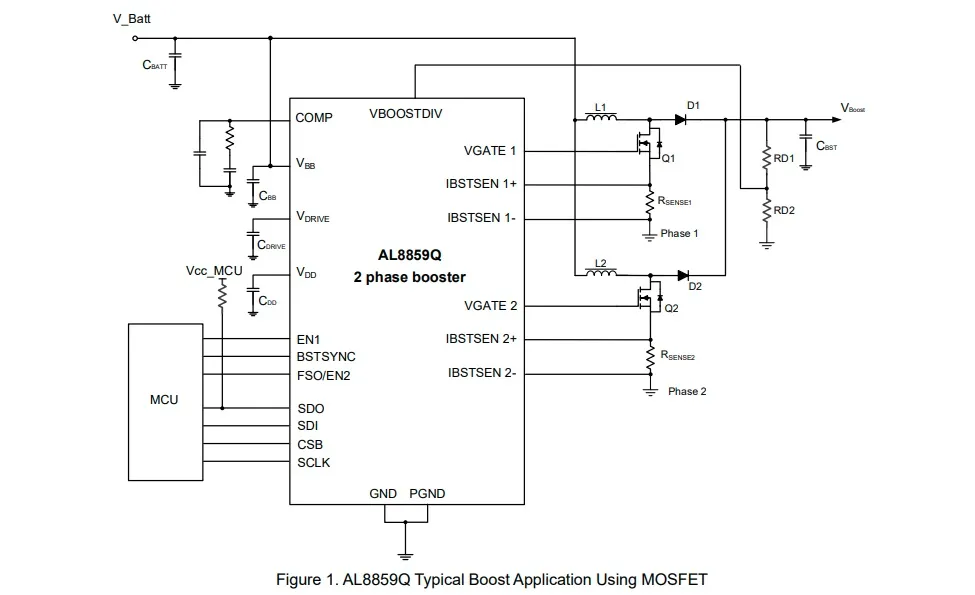

“एक एकल उपकरण दो चरणों का समर्थन करता है; तीन या चार चरणों तक स्केल करने के लिए उपकरणों को सिंक्रनाइज़ करने की आवश्यकता होती है। यह इसे संतुलित थर्मल वितरण, कम तरंग वर्तमान और ~ 95% की सिस्टम दक्षता के साथ 100W से 400W आउटपुट पावर के लिए उपयुक्त बनाता है, जबकि MOSFETs, SBRs और TVS डायोड सहित डायोड इनकॉर्पोरेटेड के ऑटोमोटिव-अनुपालक असतत घटकों का उपयोग करके बाहरी घटक तनाव को कम करता है।”
फ़्रिक्वेंसी मॉड्यूलेशन
AL8859Q में CISPR 25 क्लास 5 ईएमआई आवश्यकताओं के अनुपालन में सहायता के लिए स्प्रेड-स्पेक्ट्रम फ़्रीक्वेंसी मॉड्यूलेशन शामिल है। और इसमें उच्च-वर्तमान सटीकता के साथ डाउनस्ट्रीम एलईडी ड्राइवरों के लिए स्थिर आपूर्ति के लिए 50V (टाइप) पर ±0.5% की वोल्टेज सटीकता है। डायोड्स का कहना है कि इससे परिचालन स्थितियों में प्रकाश स्थिरता और विश्वसनीयता में सुधार होता है।

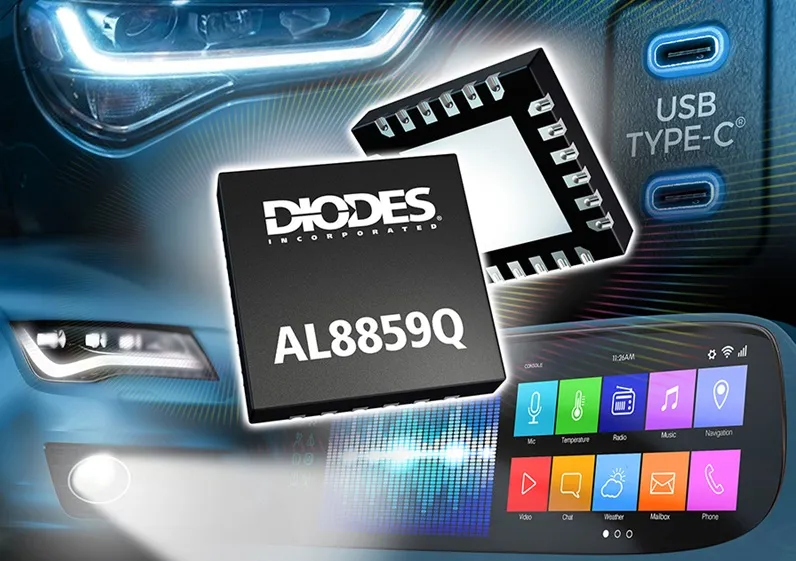

एक कॉम्पैक्ट वेटटेबल फ्लैंक V-QFN4040-24/SWP पैकेज में स्थित, AL8859Q का माप 4 मिमी x 4 मिमी है। और 10,000 टुकड़ों की मात्रा में इसकी कीमत $0.60 है।
ध्यान दें कि एक मानक अनुपालन संस्करण, AL8859, औद्योगिक और उपभोक्ता अनुप्रयोगों के लिए उपलब्ध है।
AL8859Q विशेषताएं
• एईसी-क्यू100 ग्रेड 1
• कार्यात्मक सुरक्षा-सक्षम
• वाइड इनपुट-वोल्टेज रेंज 4.5V से 60V
• आउटपुट-वोल्टेज सटीकता ±0.5% @50V सामान्य
• सॉफ्ट-स्टार्ट और उच्च दक्षता 95%
• एसपीआई प्रोग्रामयोग्य विशेषताएं
– 4-चरण नियंत्रण तक
− आउटपुट-वोल्टेज विनियमन
– प्रोग्रामेबल स्विचिंग फ्रीक्वेंसी
− स्विचिंग करंट लिमिट, ओवरवॉल्टेज
– डायग्नोस्टिक और सुरक्षा रजिस्टर
– वन-टाइम प्रोग्रामिंग (ओटीपी)
• ईएमआई में सुधार के लिए स्पेक्ट्रम का प्रसार करें
• फेल-सेफ ऑपरेटिंग (एफएसओ) मोड, स्टैंड-अलोन मोड
• वेटटेबल V-QFN4040-24/SWP पैकेज (4मिमी ×4मिमी)
• पूरी तरह से सीसा रहित और पूरी तरह से RoHS अनुरूप (नोट्स 1 और 2)
• हैलोजन और सुरमा मुक्त। “हरा” डिवाइस (नोट 3)
अधिक जानकारी पर है डायोड वेबसाइट, जिसमें ए भी शामिल है डेटा शीट.
