इसे TSC240 कहा जाता है और यह द्वि-दिशात्मक सेंसिंग में सक्षम है, यह अपने इनपुट के साथ -4V तक भी काम करेगा, जिससे यह नाममात्र 12V, 24V और 48V सिस्टम पर काम कर सकेगा – जिसमें ऑटोमोटिव वातावरण भी शामिल है क्योंकि यह AEC-Q100 योग्य है।
❓ Frequently Asked Questions
What is aec-q v and how does it work?
What are the main benefits of aec-q v?
How can I get started with aec-q v?
Are there any limitations to aec-q v?
विभेदक इनपुट सीमाएं ±100V हैं, और यह -10 से +110V एब्स अधिकतम की सामान्य-मोड रेंज के साथ जीवित रहेगी।
मुख्य आंकड़े हैं: 132 डीबी डीसी सामान्य-मोड अस्वीकृति, 2.5 पीपीएम/डिग्री सेल्सियस बहाव के साथ 0.2% अधिकतम लाभ त्रुटि और 150 एनवी/डिग्री सेल्सियस बहाव के साथ ±20µV ऑफसेट वोल्टेज। लाभ 20V/V पर निश्चित है।
उपरोक्त ऑफसेट आंकड़ा 12V सामान्य-मोड लागू होने पर अधिकतम है। आमतौर पर यह ±3µV है, जो 48V पर ±12µV सेंसिंग तक बढ़ जाता है, जहां अधिकतम ऑफसेट ±56µV है।

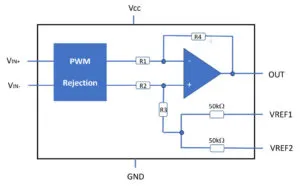

IC का संदर्भ वोल्टेज दो 50kΩ प्रतिरोधों से बने एक अन-कमिटेड पोटेंशियोमीटर से आता है।
जब एक 0V से और दूसरा Vdd से जुड़ा होता है, तो संदर्भ Vdd/2 होता है, आमतौर पर 0.02% (0.1% अधिकतम)।
-3dB बैंडविड्थ 300kHz, या 100kHz अधिकतम 0.5% THD+N है।
इस्तेमाल की गई पीडब्लूएम अस्वीकृति तकनीक के बारे में बहुत कुछ नहीं कहा जा रहा है, सिवाय इसके कि यह 0 से 48V सामान्य-मोड चरण के साथ 2.5μs में अंतिम मूल्य का 0.5% पर स्थिर हो जाता है। कुल मिलाकर निपटान का समय 5μs से 0.5% है।
संचालन 2.7 और 5.5V (सामान्य 1.9mA) के बीच और -40 से +125°C के परिवेश में एकल रेल से होता है।
पैकेजिंग SO8 या TSSOP8 है.
ऑटोमोटिव ट्रैक्शन इनवर्टर, फैक्ट्री ऑटोमेशन, रोबोटिक्स और सर्वर में उपयोग अपेक्षित है।
ज्यादा ढूंढें इस एसटी वेब पेज पर टीएससी240 जानकारी
रोहम ने जून में AEC-Q100 के लिए योग्य छह 1% करंट सेंस एम्पलीफायरों की एक श्रृंखला पेश की और ऑटोमोटिव उपयोग के लिए AEC-Q100 योग्यता के साथ छह करंट सेंस एम्पलीफायरों का एक सेट बनाया है।
