कंपनी के अनुसार, “100V तक BVceo, 10A तक निरंतर करंट – और 20A पीक – और 17mV जितनी कम संतृप्ति वोल्टेज के साथ, ये ट्रांजिस्टर चालन हानि को कम करते हैं।”

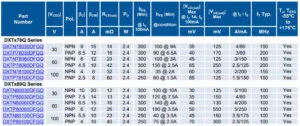

12 डिवाइस हैं, सभी 3.3 x 3.3 मिमी सरफेस-माउंट पैकेज में नीचे 4.2°C/W थर्मल पैड और साइड-वेटेबल फ्लैंक के साथ, DXTN78…Q, DXTN80…Q, DXTP78…Q और DXTP80…Q भाग संख्याओं में विभाजित हैं (तालिका देखें)।
15 x 15 मिमी 2oz तांबे पर पावर रेटिंग ~1.6W और 25 x 25 मिमी 2oz तांबे पर ~2.4W है।
डायोड के अनुसार, “मॉसफ़ेट और आईजीबीटी गेट ड्राइविंग, लोड स्विचिंग, एलडीओ विनियमन, मोटर नियंत्रण और एक्चुएटर नियंत्रण सहित अनुप्रयोगों” में 12V, 24V या 48V सिस्टम को कवर करने के लिए वोल्टेज रेटिंग 30V, 60V या 100V हैं।
ऑपरेशन +175°C तक है, और वे 4kV HBM और 1kV CDM पर ESD रेटेड हैं।
वह 17mV संतृप्ति 30V 9A npn DXTN78030DFGQ के लिए विशिष्ट मान (30mV अधिकतम) है, जो 25°C परिवेश में 1A कलेक्टर करंट और 100mA बेस ड्राइव के साथ प्राप्त किया जाता है।
10A Ic और 500mA Ib पर, आंकड़े 120mV सामान्य और 160mV अधिकतम हैं।
औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए उपयुक्त समतुल्य भागों के लिए अंत में क्यू हटा दें।
DXTN78030DFGQ डेटा शीट इस डायोड वेब पेज पर पाई जा सकती है
नए द्विध्रुवी ट्रांजिस्टर आम नहीं हैं, लेकिन वे होते हैं – उदाहरण के लिए, नेक्सपेरिया ने एक साल पहले 2 x 2 मिमी डीएफएन पैकेजिंग में 3 ए या 80 वी प्रकार तक कुछ जारी किया था
