इसका उद्देश्य यह देखना था कि क्या तेज़ फोटोडायोड प्रकार सामान्य कलेक्टर मोड में तेज़ी से काम कर सकते हैं।
इनमें एक इन्फ्रा-रेड एलईडी और एक तेज़ एनपीएन ट्रांजिस्टर होता है जिसका आधार एक सह-पैकेज्ड रिवर्स-आधारित फोटोडायोड से जुड़ा होता है।
और उनके संचालन में सूक्ष्मता की परतें और परतें होती हैं।

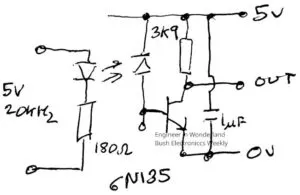

पारंपरिक सर्किट (सही) में फोटोडायोड 5V से जुड़ा है, और एक कलेक्टर अवरोधक भी 5V से जुड़ा है।
4k1 कलेक्टर रेसिस्टर और एलईडी में 16mA ड्राइव के साथ, चयनित (‘eBay पर सबसे सस्ता’ पढ़ें) 6N135 को 90ns और 800ns के विशिष्ट आंकड़ों के साथ, चालू और बंद दोनों के लिए 1.5μs को हरा देना चाहिए।

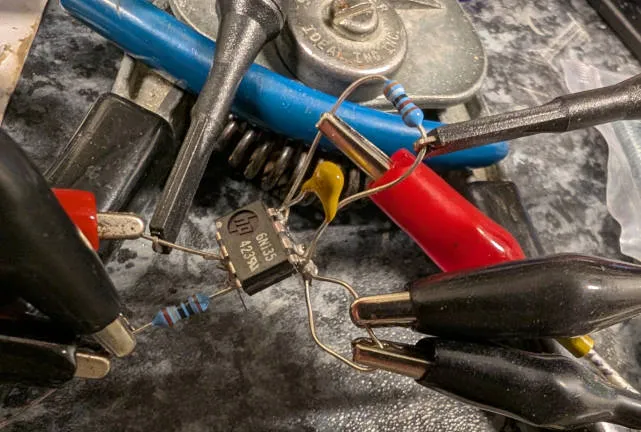

चूहे के घोंसले में 3k9 रोकनेवाला टांका लगाने के साथ (बाएं), यह 170ns और 1.5μs को प्रबंधित करता है – असमानता जिससे आगे की जांच शुरू होनी चाहिए थी, लेकिन रविवार की देर रात एक फ्रीजिंग कार्यशाला के लिए काफी अच्छा था, और इच्छित एप्लिकेशन के लिए आसानी से पर्याप्त तेज़ था।
हालाँकि, यह एक मोटर गति नियंत्रक इंटरफ़ेस के लिए है और, इस मामले में, यदि किसी कारण से एलईडी चमकना बंद कर देती है, तो सामान्य एमिटर सर्किट मोटर को ‘पूर्ण-गति’ (बल्कि सुरक्षित ‘स्टॉप’) में डिफ़ॉल्ट कर देगा।
चारों ओर देखने पर, यह एक सामान्य स्थिति प्रतीत होती है और अधिकांश इंटरफ़ेस जो मुझे मिल सकते हैं, इसके बजाय एक सामान्य कलेक्टर कनेक्शन का उपयोग करते हैं, एमिटर सर्किट में आउटपुट रेसिस्टर के साथ, जो एलईडी बंद होने पर मोटर को ‘स्टॉप’ करने के लिए डिफॉल्ट करता है।
सामान्य कलेक्टर कनेक्शन फोटो-ट्रांजिस्टर आउटपुट वाले बोग-मानक ऑप्टो-कप्लर्स के लिए ठीक है, लेकिन इन प्रकारों का धीमा टर्न-ऑफ पीडब्लूएम-टू-वोल्टेज रूपांतरण को गैर-रैखिक बनाता है जब तक कि असामान्य रूप से कम पीडब्लूएम आवृत्तियों को नहीं अपनाया जाता है।

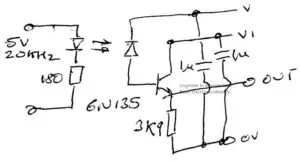

तो, क्या एक तेज़ फोटो-डायोड प्रकार का ऑप्टो-कपलर एक सामान्य-कलेक्टर सर्किट में काम कर सकता है? (सही)
ऐप नोट्स ढूंढना असंभव था, इसलिए यह प्रयोग किया गया।
फोटो डायोड कैथोड को उत्सर्जक से छोटा करना (V को V1 से जोड़ना)। आरेख सही) परिणामस्वरूप
5V आउटपुट सप्लाई के साथ ट्राइस = 2μs, Tfall = 25μs
10V आउटपुट सप्लाई के साथ ट्राइस = 4μs, Tfall = 19μs (~90% और 10V का 10%)
धीमी गति से चालू करें और बहुत धीमी गति से बंद करें।
फोटो-डायोड को ठीक से बायस करने, फोटो डायोड (V) को 10V और कलेक्टर (V1) को 5V से जोड़ने के बारे में क्या ख्याल है?
ट्राइस = 1.2μs, Tfall = 15μs परिणाम था – अब शानदार चालू करें, थोड़ा बेहतर बंद करें लेकिन फिर भी भयानक।
चूंकि एनपीएन बेस को 6एन135 पर एक पैकेज पिन के लिए खरीदा जाता है, तो टर्न-ऑफ में सुधार के लिए बेस-एमिटर रेसिस्टर के बारे में क्या ख्याल है? (चित्र में नहीं दिखाया गया है)
820kΩ ने ट्राइस = 1.4μs, Tfall = 10μs दिया
410kΩ ने ट्राइस = 1.6μs, Tfall = 8μs दिया
80kΩ ने ट्राइस = 2.2μs, Tfall = 3.4μs दिया
44kΩ ने ट्राइस = 3.6μs, Tfall = 2.4μs (बहुत दूर!) दिया

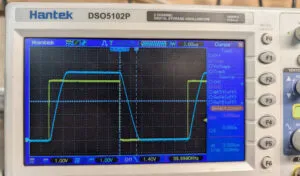

66.6kΩ ने ट्राइस = 2.6μs, Tfall = 3.1μs दिया (दाईं ओर 40kHz पर चित्रित)
दोनों तरफ बहुत तेज़, और वर्कशॉप में अब इतनी ठंड थी कि इसे और बेहतर ढंग से व्यवस्थित नहीं किया जा सकता था।
सिवाय इसके कि जिज्ञासा ने इस ‘सर्वश्रेष्ठ’ बेस-एमिटर रेसिस्टर को कलेक्टर को शॉर्ट किए गए फोटो-डायोड के साथ सर्किट में वापस रोल करने की मांग की:
ट्राइस = 4.4μs, 5V आपूर्ति के साथ Tfall = 5.5μs
10V आपूर्ति के साथ ट्राइस = 10μs, Tfall = 5.7μs
जिसके बाद गर्म रसोई में एक कुप्पा की आवश्यकता पड़ी।
करने के लिए जारी…।
