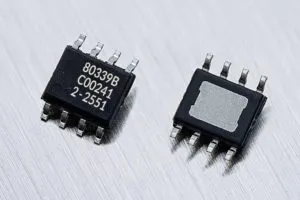

मेलेक्सिस MLX80339 फैन ड्राइवर को कुशल, कम शोर वाले मोटर नियंत्रण का उत्पादन करने के लिए डिज़ाइन किया गया है। एक सहज इंटरफ़ेस के माध्यम से कॉन्फ़िगर करने योग्य पूर्व-मान्य तर्क की विशेषता, कोड-मुक्त MLX80339 सॉफ्टवेयर विकास के ओवरहेड के बिना BLDC मोटर नियंत्रण की तेजी से तैनाती को सक्षम बनाता है।
मेलेक्सिस ने कहा, उपभोक्ता, औद्योगिक और ऑटोमोटिव बाजारों में सिंगल-कॉइल ड्राइवरों पर आधारित सेंसर रहित मोटर सिस्टम के लिए प्रवेश स्तर के समाधान उनकी कम लागत के कारण लोकप्रिय बने हुए हैं, लेकिन वे दक्षता और शोर प्रदर्शन से समझौता कर सकते हैं। इसमें कहा गया है कि तीन-चरण समाधान बेहतर परिणाम देते हैं, फिर भी पारंपरिक रूप से जटिल एकीकरण और लंबे विकास चक्र की आवश्यकता होती है।
के हिस्से के रूप में मेलेक्सिस‘कोड-मुक्त आईसी समाधानों के बढ़ते परिवार में, MLX80339 कॉन्फ़िगर करने योग्य मोटर नियंत्रण तर्क को सीधे चिप पर एम्बेड करता है, जिससे इंजीनियरों को विशेष विशेषज्ञता के बिना अपने एप्लिकेशन को कॉन्फ़िगर और डिज़ाइन करने की अनुमति मिलती है।
कोड-मुक्त कॉन्फ़िगरेशन और सपोर्टिंग स्टार्ट-टू-रन टूल मोटर ड्राइवर प्रोटोटाइप को काफी छोटा कर देता है, जिससे मूल्यांकन किट और मेलेक्सिस कॉम्पैक्ट मास्टर के साथ उपयोग किए जाने पर डिज़ाइन को 15 मिनट से भी कम समय में चालू किया जा सकता है। यह पारिस्थितिकी तंत्र मजबूत मोटर स्टार्टअप और संचालन के लिए आवश्यक कॉन्फ़िगरेशन पैरामीटर उत्पन्न करता है, जो महत्वपूर्ण इंजीनियरिंग कार्यों को सरल उपयोगकर्ता इनपुट से बदल देता है। जैसा कि मोटर व्यवहार तर्क मेलेक्सिस द्वारा पूर्व-विशेषता और मान्य है, इंजीनियरों को केवल अंतिम एप्लिकेशन-विशिष्ट सिस्टम सत्यापन करने की आवश्यकता है, जिससे बाजार में समय में तेजी आएगी, कंपनी ने दावा किया।
सेंसर रहित और शांत संचालन के लिए डिज़ाइन किया गया, MLX80339 12V पर 20W और 24V पर 40W तक नियंत्रण का समर्थन करता है, जिसमें 3A तक कॉन्फ़िगर करने योग्य वर्तमान सीमा होती है और अंडर और ओवरवॉल्टेज, ओवरकरंट और अधिक तापमान सुरक्षा एकीकृत होती है। कॉम्पैक्ट SO8-EP पैकेज छोटे पंखे अनुप्रयोगों जैसे कूलिंग पंखे, छत पंखे और ऑटोमोटिव सीट वेंटिलेशन के लिए अनुकूलित है, जबकि छोटे मोटर्स, एक्चुएटर्स, पंप और संबंधित सिस्टम को भी कवर करता है। इसमें 6V से 26V की विस्तृत आपूर्ति वोल्टेज रेंज और -40°C से 125°C तक ऑपरेटिंग तापमान रेंज है, जंक्शन तापमान 150°C तक है।
MLX80339 सीधे ड्रॉप-इन प्रतिस्थापन के लिए पुराने PWM-आधारित प्रशंसक नियंत्रण का समर्थन करता है, जबकि उन ग्राहकों के लिए UART और I²C जैसे डिजिटल इंटरफेस भी प्रदान करता है जिन्हें अतिरिक्त डायग्नोस्टिक्स या मल्टी-फैन समन्वय की आवश्यकता होती है। यह डिजाइनरों को मुख्यधारा के डिजाइनों के लिए सरलता का त्याग किए बिना जरूरत पड़ने पर अधिक उन्नत नियंत्रण अवधारणाओं को अपनाने की अनुमति देता है।
मेलेक्सिस के उत्पाद लाइन निदेशक मार्क लैंब्रेच्ट्स ने कहा, “MLX80339 के साथ, हम तीन-चरण प्रशंसक नियंत्रण को पारंपरिक विशेषज्ञ उपयोगकर्ताओं से कहीं अधिक सुलभ बना रहे हैं।” “पूर्व-मान्य मोटर नियंत्रण तर्क, तेज़ कोड-मुक्त सेटअप और उच्च गुणवत्ता वाले प्रदर्शन का संयोजन इंजीनियरों को लागत प्रभावी, शांत और अधिक कुशल अंतिम उत्पाद प्रदान करते हुए तेजी से आगे बढ़ने में सक्षम बनाता है। यह अधिक व्यापक बाजारों में अधिक परिष्कृत मोटर नियंत्रण का विस्तार करने में एक महत्वपूर्ण कदम है।”
सिस्टम की जटिलता को व्यापक रूप से दूर करके, MLX80339 नए वितरण चैनलों के माध्यम से पहुंच को भी सक्षम बनाता है और कम मात्रा वाली परियोजनाओं का समर्थन करता है जो पहले तीन-चरण एम्बेडेड मोटर ड्राइवरों के साथ अव्यावहारिक थे।
छोटे पंखे नियंत्रण के लिए MLX80339 अब मानक SO8-EP पैकेज में सैंपलिंग और वॉल्यूम उत्पादन के लिए उपलब्ध है।
