प्रारूप, जो थ्रू-होल है और पीसीबी से 15.5 मिमी ऊपर है, कंपनी की ‘125’ श्रृंखला का हिस्सा है, जिसे मूल रूप से पिछले साल दो-पोल सिंगल-थ्रो सामान्य रूप से खुले (‘2 फॉर्म ए) प्रारूप में लॉन्च किया गया था, जिसका उद्देश्य स्वचालित परीक्षण उपकरण है।

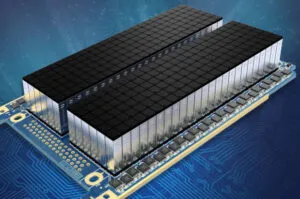

म्यू मेटल शील्डिंग से सुसज्जित, रिले को दो-आयामों में 5 मिमी पिच पर क्लोज-पैक किया जा सकता है।
आरएफ रिले एक एकल-पोल सामान्य रूप से खुला उपकरण है जिसे 10W ले जाने के लिए रेट किया गया है। इसमें सिग्नल पाथ शील्ड कनेक्शन के लिए एक अलग पिन है।
यह 125 श्रृंखला के विस्तार का हिस्सा है जिसमें तीन अन्य प्रकार भी जोड़े गए हैं:
- 1 फॉर्म ए (एसपीएसटी-एनओ)
- 1 फॉर्म बी (एसपीएसटी-एनसी)
- 1 फॉर्म सी (एसपीडीटी, एसपी-चेंज-ओवर)
पावर हैंडलिंग को बढ़ाने के लिए, गर्मी को दूर करने के लिए संपर्कों में रूथेनियम की शीर्ष परत के नीचे तांबे की एक परत होती है।
12V कॉइल वेरिएंट में नए NO और NC रिले द्वारा 1A और 20W तक और 3V और 5V कॉइल वेरिएंट में 15W तक स्विच किया जा सकता है।
कॉइल रेटिंग के कारण पावर हैंडलिंग भिन्नताएं इसलिए होती हैं क्योंकि 12V कॉइल उच्च पावर प्रकार के होते हैं: ~50mW की तुलना में ~200mW। कंपनी ने कहा, “12V संस्करण मल्टीप्लेक्सर्स या मैट्रिसेस जैसे अनुप्रयोगों के लिए उपयुक्त हैं जहां वे कम शुल्क चक्र पर संचालित होते हैं।” “इस बात पर ध्यान दिया जाना चाहिए कि हीटिंग प्रभाव के कारण उन्हें अधिक समय तक संचालित किया जाता है।”
12V प्रकार में उच्च-शक्ति वाले कॉइल क्यों होते हैं?
“छोटे पैकेजों के अंदर सीमित जगह के साथ, उच्च कुंडल प्रतिरोध आंकड़े प्राप्त करना संभव नहीं है
पिकरिंग ने बताया, ”बेहद महीन तार वाले गेजों का उपयोग किए बिना इसे प्राथमिकता दी जाएगी।” ”यदि अति सूक्ष्म गेजों का इस्तेमाल किया गया, तो परिणामी जोखिम होगा।
ऐसे तार की नाजुक प्रकृति के कारण विश्वसनीयता कम होती है। विश्वसनीयता सर्वोपरि है, इसलिए अति सूक्ष्म गेजों से बचा जाता है।”
चेंज-ओवर प्रकार केवल ~2W ले जा सकते हैं
वहाँ रिले यूके में डिज़ाइन किए गए हैं, और यूके या चेक गणराज्य में निर्मित किए गए हैं।
विभिन्न वेरिएंट में विशिष्टताएँ सूक्ष्म रूप से भिन्न होती हैं। पूरी जानकारी के लिए, 125 श्रृंखला डेटा शीट यहां पिकरिंग की वेबसाइट पर है.
