सटीक इलेक्ट्रॉनिक्स के क्षेत्र में प्रौद्योगिकी का विकास कई बिजली और संचार लाइनों को संभालने की आवश्यकता से जुड़ा है। मॉड्यूलर डिवाइस डिजाइन करने वाले इंजीनियरों के लिए यह एक महत्वपूर्ण चुनौती है। अक्सर, एप्लिकेशन को समर्थन करने वाले बोर्ड-टू-बोर्ड कनेक्टर के उपयोग की आवश्यकता होती है दर्जनों (या सैकड़ों) पंक्तियाँ बनाए रखते हुए कॉम्पैक्ट आयामअंतिम उत्पाद के लघुकरण की अनुमति देता है। TME कैटलॉग में कई सॉकेट हैं जो ऐसी आवश्यकताओं को पूरा करते हैं। नीचे, हम की पेशकश पर ध्यान केंद्रित करते हैं सैमटेक ब्रांडजो भी शामिल है उच्च संपर्क घनत्व और कम प्रोफ़ाइल आवास की विशेषता वाले व्यापक विद्युत मापदंडों वाले समाधान.
सैमटेक से बोर्ड-टू-बोर्ड कनेक्टर »
इस लेख में, हम जैसे विषयों पर चर्चा करते हैं:
पिन कनेक्टर्स
पिन सॉकेट, जिन्हें “गोल्डपिन” भी कहा जाता है इलेक्ट्रॉनिक्स में उपयोग किए जाने वाले कुछ सबसे लोकप्रिय कनेक्टर. उनकी संरचना सरल है, स्थापित करना आसान है, और विभिन्न अनुप्रयोगों की आवश्यकताओं के अनुकूल हैं। उनकी पिन पिच में हमेशा विशिष्ट घनत्व होता है, आमतौर पर 2.54 मिमी या 1.27 मिमी. इस बात पर भी जोर दिया जाना चाहिए कि वे हैं सबसे सस्ते समाधानों में से एक सिग्नल कनेक्टर्स के क्षेत्र में। सैमटेक इन उत्पादों को कई प्रारूपों में पेश करता है।
2.54 मिमी पिच

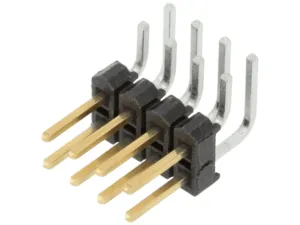

2.54 मिमी पिच वाले पिन कनेक्टर मुख्य रूप से थ्रू-होल प्रौद्योगिकी सर्किट में उपयोग किए जाते हैं (टी.एच.टी), लेकिन अनुकूलता सुनिश्चित करने के लिए, ऐसे सॉकेट भी उपलब्ध हैं श्रीमती संस्करण. सैमटेक इन कनेक्टरों के 300 से अधिक मॉडल पेश करता है। उनमें शामिल हैं 1 से 64 पिन तक 1- या 2-पंक्ति लेआउट में। विशेष प्रकार हैं कोणीय अभिविन्यास (90°, पीसीबी सतह के समानांतर संपर्कों के साथ)। निर्माता उपयुक्त संस्करण भी प्रदान करता है मशीन माउंटिंग के लिए (चुनें और रखें) और साथ में लुढ़के हुए संपर्क (क्रॉस-सेक्शन में गोल)।

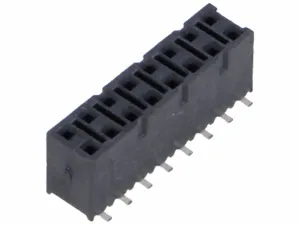

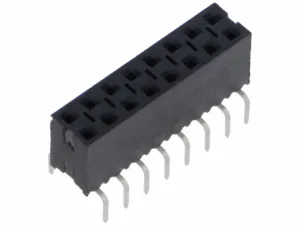

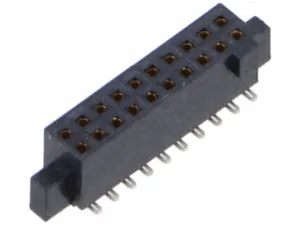

महिला कनेक्टर अलग-अलग प्रोफ़ाइल ऊंचाई (एसएमटी तत्वों के लिए 3.66 मिमी जितनी कम) वाले संस्करणों में उपलब्ध हैं। पुरुष सॉकेट में 7.63 मिमी से 21.08 मिमी तक की कुल लंबाई वाले पिन हो सकते हैं, जिससे उन्हें स्पेसर के रूप में उपयोग करने और विभिन्न आकारों के उपकरणों के लिए कनेक्शन समायोजित करने की अनुमति मिलती है।
2.54 मिमी पिच के साथ पिन कनेक्टर »
मिनीमेट और पावरमेट कनेक्टर

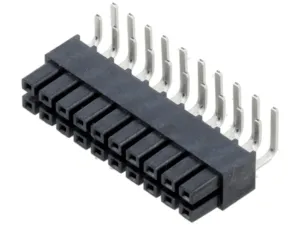

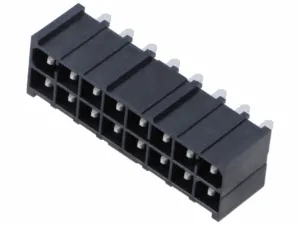

कुछ मामलों में, पिन सॉकेट का उपयोग उच्च धाराओं को संचालित करने के लिए किया जाता है, मुख्य रूप से पावर सर्किट में। के लिए मिनीमेट (2.54 मिमी पिच) और पॉवरमेट (4.19 मिमी) श्रृंखला, अधिकतम धाराएँ हैं 5.3ए और 10.3ए. कनेक्टर डिज़ाइन कनेक्शन की विपरीत ध्रुवीयता को रोकता है। दोनों श्रृंखलाएं कोणीय संस्करणों में उपलब्ध हैं। उनके आवास शामिल हैं कुंडी बंद करनाकनेक्टर्स को कंपन और झटके से बचाना। सॉकेट का उपयोग तारों को जोड़ने के लिए भी किया जा सकता है।
कॉम्पैक्ट संस्करण

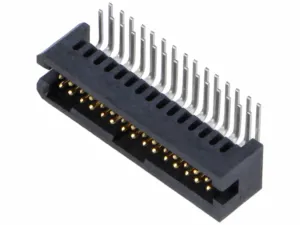

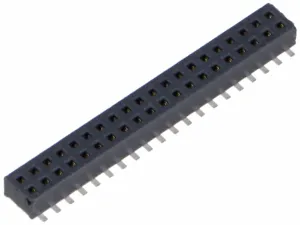

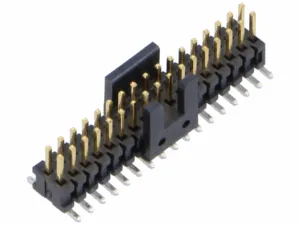

सैमटेक की पेशकश में सबसे कॉम्पैक्ट पिन कनेक्टर है 1.27 मिमी पिच. इसमें है 4 से 80 सोना चढ़ाया हुआ संपर्क तक दोहरी पंक्ति व्यवस्था में. सबसे कम एसएमटी संस्करणों की प्रोफ़ाइल ऊंचाई 2.29 मिमी जितनी कम है। यद्यपि ऐसे संपर्क घनत्व वाले अधिकांश सॉकेट सतह पर लगे होते हैं, थ्रू-होल मॉडल भी उपलब्ध हैं. चयनित श्रृंखला के कनेक्टर्स हैं संरेखण पिन और आवास जो उचित कनेक्शन अभिविन्यास लागू करते हैं।
PCIe मानक और एज कनेक्टर

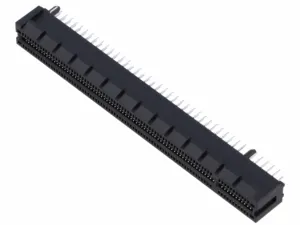

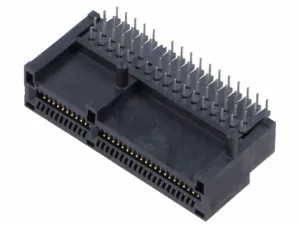

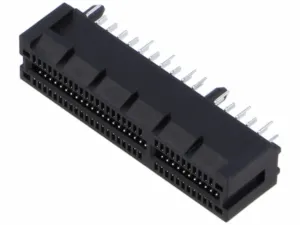

एज कनेक्टर मुख्य रूप से पर्सनल कंप्यूटर से जाने जाते हैं, जहां उन्होंने काम किया है विस्तार कार्ड के लिए पोर्ट दशकों तक. वास्तव में, इस प्रकार के सॉकेट का उपयोग अन्य में भी व्यापक रूप से किया जाता है मॉड्यूलर उपकरण. वर्तमान में, एज कनेक्टर के लिए एक लोकप्रिय मानक है PCIe (परिधीय घटक इंटरकनेक्ट एक्सप्रेस) कंप्यूटर विज्ञान से उत्पन्न. सैमटेक की पेशकश में महिला पीसीआईई सॉकेट (यानी, किनारे पर संपर्क पैड के साथ पीसीबी लगाने के लिए) शामिल हैं। X1, x4, x8, और x16 संस्करण, क्रमशः – वाले 36, 64, 98, और 164 संपर्क.
PCIe कनेक्टर्स में संपर्क व्यवस्थित होते हैं 1 मिमी पिच के साथ. वे ले जा सकते हैं 2.4A तक धारा और के वोल्टेज को संभालें 215V AC और 204V DC. इन सॉकेट्स की एक महत्वपूर्ण विशेषता विस्तृत तापीय सहनशीलता सीमा भी है -55°C से 125°C.
पीसीबी-पीसीबी सॉकेट

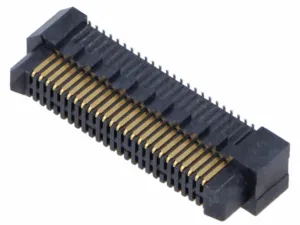

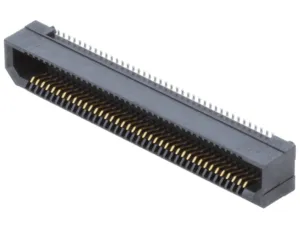

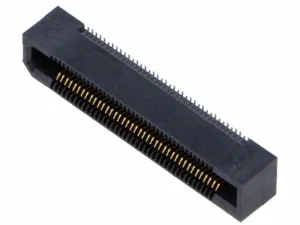

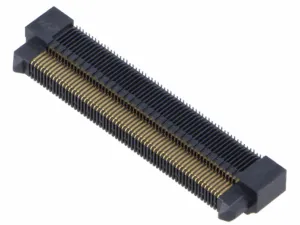

पिन और एज कनेक्टर की डिज़ाइन धारणाएँ कुछ सीमाएँ प्रस्तुत करती हैं, मुख्य रूप से संपर्क घनत्व और सॉकेट ऊँचाई से संबंधित। सैमटेक आवश्यकताओं के अनुरूप कई वैकल्पिक समाधान प्रदान करता है कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणजिसके लिए कनेक्टेड पीसीबी के बीच न्यूनतम दूरी की आवश्यकता होती है। ऐसे सॉकेट के उदाहरण हैं ईआरएफ8/ईआरएम8 और ईआरएफ5/ईआरएम5 उत्पाद (जहां एफ/एम अक्षर महिला/पुरुष कनेक्टर प्रकार को संदर्भित करते हैं)।
ये श्रृंखलाएं जिन उत्पादों के लिए डिज़ाइन की गई हैं त्वरित और बार-बार विच्छेदित कनेक्शन उच्च संपर्क नंबर आवश्यकताओं के साथ। उनमें शामिल हैं 20 से 150 पिन तक ए में व्यवस्थित किया गया 0.5 मिमी या 0.8 मिमी पिच. सिग्नल लाइनों के अलावा, वे बिजली भी प्रदान कर सकते हैं (1.5A तक).
उभयलिंगी कनेक्टर्स

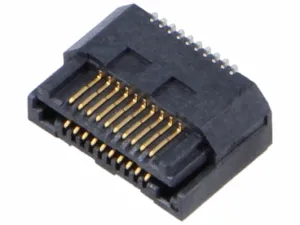

आवास का आकार उभयलिंगी कनेक्टर्स को केवल एक ओरिएंटेशन में युग्मित करने की अनुमति देता है।
उभयलिंगी कनेक्टर्स हैं केवल एक प्रकारएक दूसरे के सापेक्ष 180° घूर्णन करके जोड़े में जुड़े हुए हैं। सैमटेक उत्पादों में एक श्रव्यता है युग्मन के समय कुंडी लगायेंजो अतिरिक्त रूप से कनेक्शन को मजबूत करता है (निर्माता के आंकड़ों के अनुसार, डिस्कनेक्शन के लिए तुलनीय बोर्ड-टू-बोर्ड सॉकेट की तुलना में लगभग 6-8 गुना अधिक बल की आवश्यकता होती है)। ये समाधान के हैं एलएसईएम, एलएसएचएम और एलएसएस श्रृंखला के साथ 0.5 मिमी पिचयुक्त 20 से 100 संपर्कों तक की वर्तमान क्षमता के साथ 2ए तक. मॉडल के आधार पर, कनेक्शन है a 5 मिमी, 8 मिमी, या 12 मिमी की ऊंचाई.
अन्य पीसीबी कनेक्टर्स

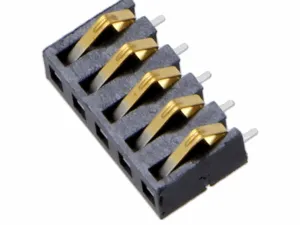

सैमटेक के वर्गीकरण में विशिष्ट अनुप्रयोगों के लिए कई अन्य समाधान भी शामिल हैं, उदाहरण के लिए, उपयोग किए गए एसआईबी/एसआईबीएफ कनेक्टर बैटरी कनेक्ट करने के लिएजहां स्प्रिंग-लोडेड संपर्क आउटपुट पैड के विरुद्ध दबाते हैं। वे धाराओं का समर्थन करते हैं 2.5A तक.

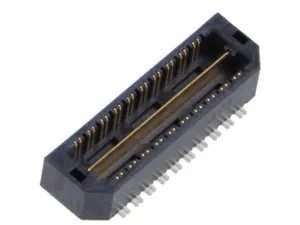

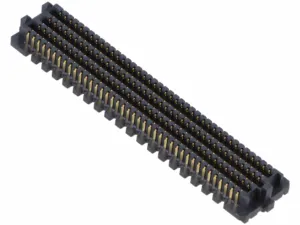

उच्चतम संपर्क घनत्व QTH/QSH श्रृंखला में प्राप्त किया जाता है (240 पिन तक) और सीवन/सीफ़ (500 पिन तक). इनका उपयोग इंटरफ़ेस जैसे के लिए किया जा सकता है ईथरनेट या पीसीआई एक्सप्रेसयानी, बहुत उच्च आवृत्तियों के संकेतों का उपयोग किया जाता है कंप्यूटर और सर्वर में. SEAM/SEAF सॉकेट में, संपर्कों को बहु-पंक्ति में व्यवस्थित किया जाता है और उन्हें थ्रू-होल माउंटिंग की आवश्यकता होती है – कनेक्शन घनत्व के कारण, वे आम तौर पर होते हैं मल्टीलेयर पीसीबी पर रखा गया.
