मूल्यांकन किट अरोरा (सही) में दो माइक्रोफोन हैं और इसका उपयोग स्टीरियो रिकॉर्डिंग अनुप्रयोगों के लिए किया जाना है।
यह USB ऑडियो क्लास 2.0 डिवाइस के रूप में कार्य करता है, और इसके दो संस्करण हैं: एक I के साथ2एस इंटरफ़ेस वाले माइक्रोफ़ोन, और दूसरा माइक्रोफ़ोन के पीडीएम इंटरफ़ेस संस्करणों के साथ।
किट में दो स्टैक्ड बोर्ड हैं: एक माइक्रोफ़ोन इंटरफ़ेस बोर्ड और एक I2एस से यूएसबी कनवर्टर बोर्ड।
ऑडियो 44.1kHz, 48kHz, 88.2kHz या 96kHz पर 24 बिट नमूने हैं, और वास्तविक समय में सुनने के लिए एक हेडफ़ोन DAC शामिल है।

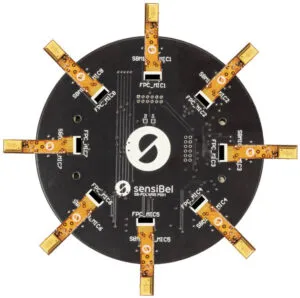

पोलारिस (बाएं) आठ माइक्रोफोनों की गोलाकार श्रृंखला वाला एक किट है और इसका उद्देश्य बीम-बनाने वाले अनुप्रयोग हैं।
इस मामले में इसमें SBM100B रेंज में तीसरा इंटरफ़ेस विकल्प है: TDM (टाइम-डिवीजन-मल्टीप्लेक्सिंग) जो विशेष रूप से सरणियों पर लक्षित है।
इसमें ऑरोरा के समान स्टैक्ड बोर्ड निर्माण है और यह 24 बिट यूएसबी ऑडियो क्लास 2.0 डिवाइस के रूप में भी व्यवहार करता है, इस बार केवल 44.1kHz या 48kHz नमूना दर की पेशकश करता है। डेटा TDM8 है.
पोलारिस और ऑरोरा दोनों के लिए, यूएसबी केबल के माध्यम से बिजली की उम्मीद की जाती है और किट विंडोज, मैकओएस, एंड्रॉइड, आईओएस, रास्पबेरी पाई ओएस और उबंटू लिनक्स के साथ संगत हैं।
लेजर माइक्रोफोन?
माइक्रोफ़ोन का माप 6 x 3.8 x 2.5 मिमी है और इसमें नीचे की ओर एक ध्वनिक पोर्ट है।
उस घेरे के अंदर एक परावर्तक कोटिंग वाला एक माइक्रोमशीनीकृत डायाफ्राम, एक ‘विवर्तनशील ऑप्टिकल तत्व’ (आरेख देखें) और, ऑप्टिकल तत्व के दूर की तरफ, एक फोटोडिटेक्टर के बगल में एक वीसीएसईएल (ऊर्ध्वाधर-उत्सर्जक लेजर) है।
लेजर ऑप्टिकल तत्व के माध्यम से डायाफ्राम के पिछले हिस्से को रोशन करता है।
फोटो डिटेक्टर दो रास्तों से प्रकाश प्राप्त करता है: लेजर बीम का एक हिस्सा ऑप्टिकल तत्व के पीछे से परावर्तित होता है जो डायाफ्राम को कभी नहीं छूता है, और बीम का एक हिस्सा जो तत्व से गुजरता है, डायाफ्राम के पीछे से उछलता है, और दूसरी बार तत्व से होकर गुजरता है।
सेंसिबेल के अनुसार, “फोटोडिटेक्टर पर सिग्नल इन दो बीमों के ऑप्टिकल हस्तक्षेप का प्रतिनिधित्व करता है।” “ऑपरेशन का मूल सिद्धांत इंटरफेरोमेट्रिक चरण मॉड्यूलेशन है। [The] ऑप्टिकल सिग्नल डिटेक्शन सिस्टम इस चरण-संग्राहक हस्तक्षेप पैटर्न को प्राप्त करता है और इसे एक में परिवर्तित करता है
आउटपुट जो डायाफ्राम के विस्थापन का प्रतिनिधित्व करता है।
SBM100B के लिए दावा किया गया सिग्नल-टू-शोर अनुपात 80dB है, और ध्वनिक अधिभार बिंदु (AOP) 146dB SPL (ध्वनि दबाव स्तर) तक है – जिस बिंदु पर THD 10% है, जो 135dB SPL पर 1% THD की तुलना में है।
माइक्रोफ़ोन को 1.8V पावर रेल की आवश्यकता होती है – करंट का खुलासा नहीं किया गया है।
इस माइक्रोफोन बौद्धिक संपदा का फायदा उठाने के लिए 2017 में सेंसिबेल की स्थापना की गई थी और यह ओस्लो, नॉर्वे में स्थित है। इस तकनीक की शुरुआत 2000 के दशक की शुरुआत में नॉर्वेजियन अनुसंधान प्रयोगशाला SINTEF में हुई।
