IigToshiba अपनी CUZ श्रृंखला में चार नए उत्पादों को शामिल करके अपनी सर्ज प्रोटेक्शन जेनर डायोड लाइनअप का विस्तार कर रही है।
सीयूजेड श्रृंखला में नए उत्पादों को सेमीकंडक्टर उपकरणों को लंबी पल्स चौड़ाई स्विचिंग सर्ज और प्रेरित बिजली सर्ज से बचाने के लिए डिज़ाइन किया गया है, जो माइक्रोसेकंड से मिलीसेकंड की सीमा में हो सकता है, साथ ही डीसी के करीब ओवरवॉल्टेज पल्स भी हो सकता है।
जबकि तोशिबा के टीवीएस डायोड ईएसडी सुरक्षा में विशेषज्ञ हैं, ये जेनर उत्पाद इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) सुरक्षा प्रदान करते हुए उछाल से रक्षा करते हैं।
IEC61000-4-5 के अनुसार, इस विशिष्ट लाइनअप के सभी चार उत्पाद 600mW की पूर्ण अधिकतम बिजली अपव्यय (PD) और 5A की पीक पल्स करंट (IPP) रेटिंग साझा करते हैं। 8/20μs.
व्यक्तिगत उत्पादों के लिए, मापा गया VZ (न्यूनतम से अधिकतम) 52V से 60V (CUZ56V) से लेकर 70V से 79V (CUZ75V) तक होता है, जिसे 2 mA के करंट (IZ) पर मापा जाता है। इसके अतिरिक्त, ESD वोल्टेज (VESD) संपर्क स्थितियों के तहत ±13kV (CUZ56V) से ±23kV (CUZ75V) और वायु स्थितियों के तहत 5kV तक होता है।
गतिशील प्रतिरोध (RDYN) आमतौर पर 3.1Ω से 4.0Ω तक होता है, और विशिष्ट क्लैंप वोल्टेज (VC) 112V से 120V तक होता है।

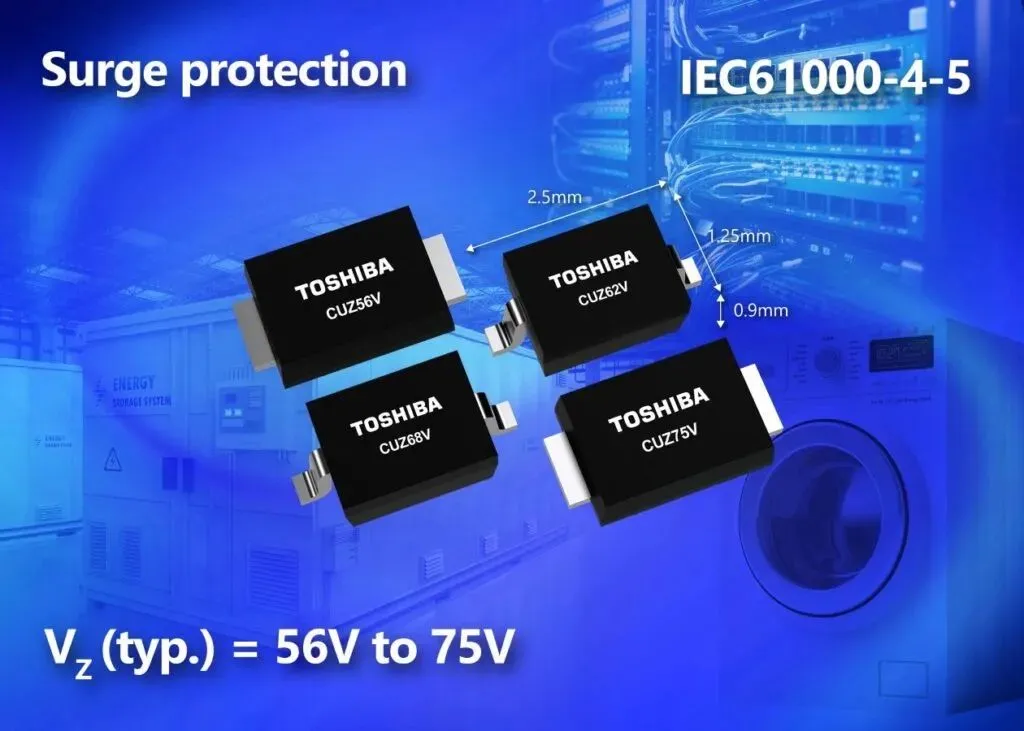

नए उत्पादों को एसओडी-323 (यूएससी) पैकेज में रखा गया है, जिसमें आसान इंस्टॉलेशन के लिए गल-विंग लीड की सुविधा है और बेहतर विश्वसनीयता के लिए स्वचालित ऑप्टिकल निरीक्षण (एओआई) उपकरण के साथ अच्छी माउंटिंग दृश्यता प्रदान करता है।
पैकेज के आयाम छोटे हैं, आमतौर पर 2.5 मिमी x 1.25 मिमी x 0.9 मिमी, जो सर्किट बोर्डों पर जगह बचाने के प्रयासों में योगदान करते हैं और मौजूदा SOD-323 माउंटिंग वातावरण के साथ अनुकूलता प्रदान करते हैं।
