एमआईपीआई डी-पीएचवाई रीड्राइवर
“डिवाइस चैनलों में डी-पीएचवाई सिग्नलिंग को पुन: उत्पन्न करता है जिसमें पीसीबी ट्रेस, कनेक्टर और केबल शामिल होते हैं, जो आवृत्ति हानि की भरपाई करके सीएसआई-2/डीएसआई स्रोत से सिंक के लिए इष्टतम विद्युत प्रदर्शन प्रदान करता है।” लिखते हैं कंपनी।
यह 2.5Gbps तक डेटा दरों का समर्थन करता है, इसमें चार अलग-अलग डेटा लेन और एक क्लॉक लेन की सुविधा है। और इसे MIPI D-PHY 1.2 प्रोटोकॉल के लिए डिज़ाइन किया गया है, जिसमें CSI-2 सोर्स और CSI-2 सिंक के बीच 100Ω अंतर CML डेटा I/O है।
कंपनी का कहना है कि यह डिवाइस इंटर-सिंबल इंटरफेरेंस को कम करते हुए प्रोग्रामेबल इक्वलाइजेशन, आउटपुट स्विंग और प्री-एम्फेसिस प्रदान करता है। और यह रिसीवर इक्वलाइजेशन पर पिन एडजस्टेबल और ट्रांसमीटर के बढ़ने और गिरने के समय पर एज रेट का भी समर्थन करता है।
विशेषताएँ
की विशेषताएँ PI2MEQX2505Q डायोड द्वारा हाइलाइट किए गए में शामिल हैं:
- एमआईपीआई डी-पीएचवाई 1.2 विशिष्टता के अनुरूप
- D-PHY में 2.5Gbps पर 4-लेन को सपोर्ट करता है
- शटडाउन स्थिति में यूएलपीएस और एलपी पावर स्टेट्स और सब-एमडब्ल्यू का समर्थन करता है
- एमआईपीआई डीएसआई द्वि-दिशात्मक एलपी मोड का समर्थन करता है
- रिसीवर इक्वलाइजेशन और ट्रांसमीटर एज रेट पर प्रोग्रामयोग्य और पिन एडजस्टेबल
- प्रोग्रामयोग्य आउटपुट स्विंग और पूर्व-जोर स्तर
- AEC-Q100, ग्रेड 2: -40°C से 105°C
- पैकेजिंग (पीबी-मुक्त और हरा):
- 28-पिन, 3.5 मिमी x 5.5 मिमी, वेटेबल W-QFN (ZHW)
- सीसा रहित और पूरी तरह से RoHS अनुरूप
- हैलोजन और सुरमा मुक्त।
शक्ति दक्षता
बिजली दक्षता पर, डायोड कहते हैं:
“पावर दक्षता भी एक महत्वपूर्ण डिजाइन सुविधा है, विशेष रूप से बैटरी इलेक्ट्रिक वाहनों (बीईवी) के लिए। डिवाइस 1.8V के कम आपूर्ति वोल्टेज से संचालित होता है। यह अल्ट्रा-लो पावर (यूएलपीएस) और लो-पावर (एलपी) राज्यों का समर्थन करके बिजली की खपत को कम करता है। डी-पीएचवाई लिंक इंटरफेस में एकीकृत गतिविधि-पहचान सर्किटरी यूएलपीएस और एलपी राज्यों में कम पावर मोड में इसके संक्रमण की सुविधा प्रदान करती है। बिजली की खपत मेट्रिक्स में सक्रिय में 200mW (अधिकतम) शामिल है मोड, लो-पावर मोड में 6mW, और स्टैंडबाय मोड में 0.2mW (अधिकतम)।
भाग की आपूर्ति W-QFN3555-28/SWP पैकेज (3.5 मिमी x 5.5 मिमी) में की जाती है। और कंपनी का कहना है कि यह 3,500 टुकड़ों की मात्रा में $0.88 पर उपलब्ध है।
मानक अनुपालन संस्करण, PI2MEQX2505A और PI2MEQX2503A (क्रमशः 4 लेन और 2 लेन डेटा) भी उपलब्ध हैं।

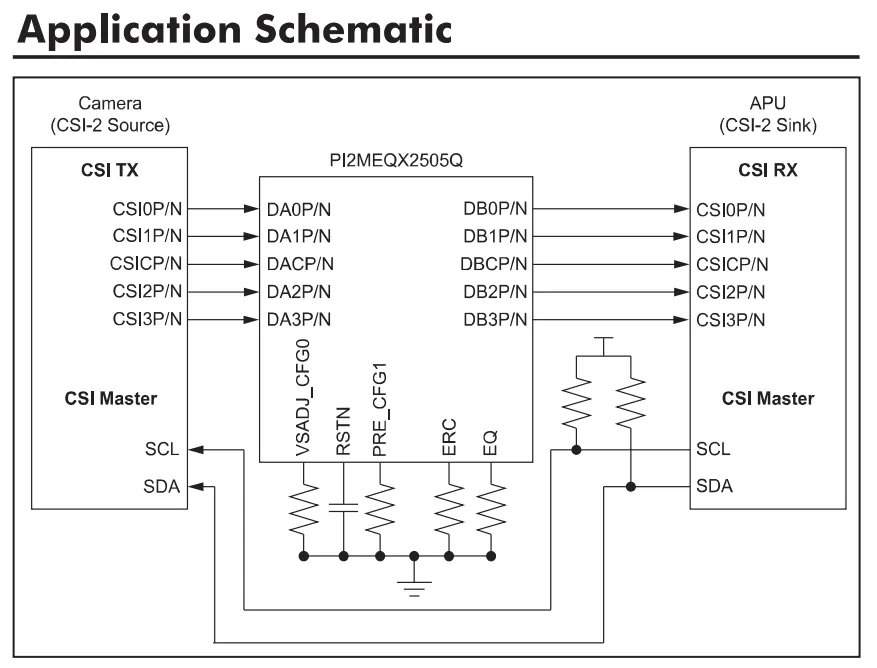

ऊपर दिखाया गया MIPI D-PHY ReDriver एप्लिकेशन योजनाबद्ध भाग से लिया गया है डेटा संक्षिप्त.
शर्तें
जब यह “ऑटोमोटिव अनुपालन” कहता है, तो डायोड का मतलब है कि भाग एईसी योग्य है, आईएटीएफ 16949 प्रमाणित सुविधाओं में निर्मित है, और ग्राहकों की आवश्यकताओं को पूरा करने के लिए आपूर्तिकर्ताओं के लिए पीपीएपी (पार्ट अनुमोदन प्रक्रिया) दस्तावेजों का समर्थन कर रहा है।
मिपी डी-पीएचवाई MIPI एलायंस द्वारा विकसित भौतिक परत इंटरफ़ेस को संदर्भित करता है। उदाहरण के लिए, उच्च-रिज़ॉल्यूशन कैमरे, रडार, लिडार और डिस्प्ले सेंसर को कनेक्ट करना शामिल है।
