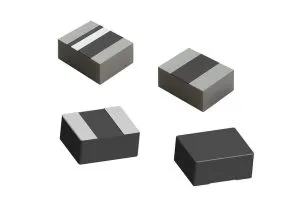

वाणिज्यिक IHLL-0806AZ-1Z और IHLL-1210AB-1Z के साथ-साथ ऑटोमोटिव ग्रेड IHLP-0806AB-5A और IHLP-1210ABEZ-5A भी हैं।
AEC-Q200 योग्य उपकरण +165°C तक संचालित होते हैं। डीसी/डीसी कन्वर्टर्स, शोर दमन और फ़िल्टरिंग के उद्देश्य से, वे 0806 (2.0 x 1.6 x 1.2 मिमी) और 1210 (3.2 x 2.5 x 1.2 मिमी) केस आकार में उपलब्ध हैं।
विशय ने इस बात पर प्रकाश डाला कि IHLL-0806AZ-1Z और IHLL-1210AB-1Z के टर्मिनलों को केवल नीचे की तरफ चढ़ाया गया है, जिससे अधिक कॉम्पैक्ट बोर्ड स्पेसिंग के लिए एक छोटा भूमि पैटर्न सक्षम होता है। IHLP-0806AB-5A और IHLP-1210ABEZ-5A के टर्मिनलों को नीचे और किनारों पर चढ़ाया गया है, जिससे एक सोल्डर फ़िलेट की अनुमति मिलती है जो उच्च यांत्रिक झटके के खिलाफ बढ़ती ताकत जोड़ता है
IHLL-0806AZ-1Z, IHLL-1210AB-1Z, IHLP-0806AB-5A, और IHLP-1210ABEZ-5A श्रृंखला इंडक्टर्स के नमूने और उत्पादन मात्रा वर्तमान में हैं। उनके पास 10 सप्ताह का लीड समय है।
Pb मुक्त
विषय लिखते हैं:
“फेराइट-आधारित प्रौद्योगिकियों पर बेहतर प्रदर्शन प्रदान करते हुए, सभी चार उपकरणों में एक मजबूत पाउडर आयरन बॉडी होती है जो पूरी तरह से उनकी वाइंडिंग को घेरती है – हवा के अंतराल को खत्म करती है और पास के घटकों को क्रॉसस्टॉक के खिलाफ चुंबकीय रूप से ढाल देती है – जबकि उनका नरम संतृप्ति वक्र पूरे ऑपरेटिंग तापमान और रेटेड वर्तमान रेंज में स्थिरता प्रदान करता है। 100% लीड (पीबी) मुक्त संरक्षित, समग्र निर्माण में पैक किया गया है जो अल्ट्रा निम्न स्तर तक बज़ को कम करता है, इंडक्टर्स थर्मल शॉक, नमी और उच्च प्रतिरोध प्रदान करते हैं यांत्रिक झटका, और संतृप्ति के बिना उच्च क्षणिक वर्तमान स्पाइक्स को संभालें।
विनिर्देश
एक विशिष्टता तालिका नीचे दिखाई गई है.
| शृंखला | IHLL-0806AZ-1Z | आईएचएलपी-0806एबी-5ए | IHLL-1210AB-1Z | IHLP-1210ABEZ-5A |
| अधिष्ठापन @ 100 kHz (μH) | 0.24 से 4.70 | 0.22 से 0.47 | 0.24 से 4.70 | 0.47 से 4.70 |
| डीसीआर टाइप. @ 25 डिग्री सेल्सियस (एमΩ) | 16.0 से 240.0 | 15.0 से 21.0 | 6.6 से 115.0 | 18.0 से 150.0 |
| डीसीआर अधिकतम. @ 25 डिग्री सेल्सियस (एमΩ) | 20.0 से 288.0 | 18.0 से 25.0 | 10.0 से 135.0 | 22.0 से 180.0 |
| ताप रेटिंग वर्तमान प्रकार. (ए)(1) | 1.3 से 6.3 | 4.6 से 5.8 | 2.3 से 9.2 | 1.8 से 5.1 |
| संतृप्ति वर्तमान प्रकार. (ए)(2) | 1.5 से 6.5 | 4.5 से 5.1 | 2.5 से 9.0 | 2.0 से 6.5 |
| संतृप्ति वर्तमान प्रकार. (ए)(3) | 1.8 से 7.2 | 5.4 से 7.5 | 2.9 से 11.5 | 2.5 से 8.2 |
| केस का आकार | 0806 | 0806 | 1210 | 1210 |
| तापमान सीमा (डिग्री सेल्सियस) | -55 से +125 | -55 से +165 | -55 से +125 | -55 से +165 |
| एईसी-Q200 | नहीं | हाँ | नहीं | हाँ |
