डिज़ाइन चुंबकीय कनेक्शन को संबोधित करके सिंगल पेयर ईथरनेट (एसपीई) को अपनाने में इंजीनियरों की सहायता करता है जो डेटा को भौतिक केबल से जोड़ता है और वास्तविक दुनिया के अनुप्रयोगों में सिग्नल अखंडता, ईएमसी व्यवहार और शोर प्रतिरक्षा के सिस्टम-स्तरीय मूल्यांकन को सक्षम बनाता है।
एसपीई प्रदर्शन को न केवल PHY द्वारा बल्कि चुंबकीय इंटरफ़ेस की गुणवत्ता द्वारा परिभाषित किया जाता है जो इसे केबल से जोड़ता है।

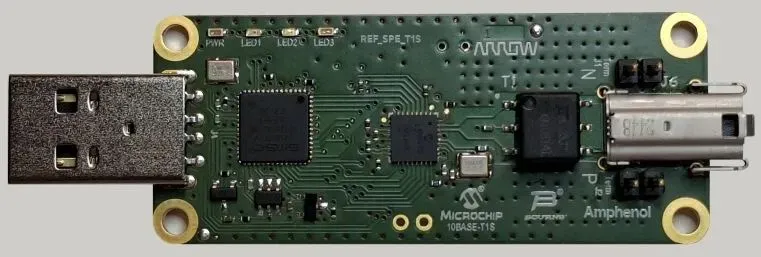

के आसपास निर्मित माइक्रोचिप का LAN8670 10BASE-T1S PHY और आईईसी 63171-6 संगत एम्फेनॉल का एसपीई कनेक्टर, यह डिज़ाइन दर्शाता है कि बॉर्न्स ने आइसोलेशन ट्रांसफार्मर और कॉमन-मोड चोक (सीएमसी) मैग्नेटिक्स (मॉडल) को कैसे एकीकृत किया SM91081AL) भौतिक स्तर पर महत्वपूर्ण भूमिका निभाते हैं।
विशेष रूप से कम आवृत्तियों पर सामान्य-मोड शोर अस्वीकृति और गैल्वेनिक अलगाव में उल्लेखनीय सुधार करके, बोर्ड विद्युत शोर वाले औद्योगिक और भवन-स्वचालन वातावरण में सिग्नल अखंडता और कनेक्शन स्थिरता बनाए रखने में मदद करता है।
जैसे-जैसे उद्योग CAN या RS-485 जैसी पुरानी प्रणालियों से दूर जा रहे हैं, सेंसर और एक्चुएटर्स सहित “किनारे” पर विश्वसनीय ईथरनेट कनेक्टिविटी की आवश्यकता बढ़ रही है।
पारंपरिक कैपेसिटर-केवल अलगाव दृष्टिकोण के बजाय एक एकीकृत ट्रांसफार्मर डिजाइन का उपयोग करके, यह मूल्यांकन बोर्ड बेहतर सिग्नल स्पष्टता और कनेक्टिविटी प्रदान करता है, विशेष रूप से बेहतर कम-आवृत्ति शोर क्षीणन और संचालित और विकिरणित हस्तक्षेप के लिए बढ़ी हुई प्रतिरक्षा के माध्यम से।
यह दृष्टिकोण औद्योगिक सेटिंग्स में आम विद्युत शोर के खिलाफ त्रुटि के लिए एक आवश्यक मार्जिन प्रदान करता है और बेहतर ईएमसी और उत्सर्जन प्रदर्शन का समर्थन करता है, जिससे डिजाइन इंजीनियरों को नियामक अनुपालन आवश्यकताओं को अधिक कुशलता से पूरा करने में मदद मिलती है।
चाहे फ़ैक्टरी स्वचालन, एचवीएसी सिस्टम, या भवन नियंत्रण के लिए इरादा हो, यह एसपीई यूएसबी-संचालित प्लेटफ़ॉर्म नेटवर्क मजबूती का लाइव प्रदर्शन प्रदान करता है। इंजीनियर सीधे कैपेसिटर अलगाव के खिलाफ ट्रांसफार्मर-आधारित अलगाव की तुलना कर सकते हैं, सामान्य-मोड शोर दमन व्यवहार का निरीक्षण कर सकते हैं, और ईएमसी और उत्सर्जन प्रदर्शन का मूल्यांकन कर सकते हैं।
एरो इस उपकरण को नए डिजाइनों के लिए एक संदर्भ योजनाबद्ध समाधान के रूप में प्रदान करता है जो डिजाइनरों को पॉइंट-टू-पॉइंट और मल्टीड्रॉप 10BASE-T1S कॉन्फ़िगरेशन दोनों में नेटवर्क स्थिरता को मापने की अनुमति देता है, अंतिम उत्पाद डिजाइन को अंतिम रूप देने से पहले नेटवर्क स्थिरता और एसपीई चैनल प्रदर्शन को मान्य करता है।
उन्नत तकनीकी सहायता और अनुकूलन सेवाएँ एरो के इंजीनियरिंग समाधान केंद्र (ईएससी) से उपलब्ध हैं।
10BASE-T1S REF_SPE_T1S संदर्भ डिज़ाइन अब एरो के माध्यम से उपलब्ध है। और अधिक जानकारी के लिए कृपया विजिट करें https://www.arrow.com/
