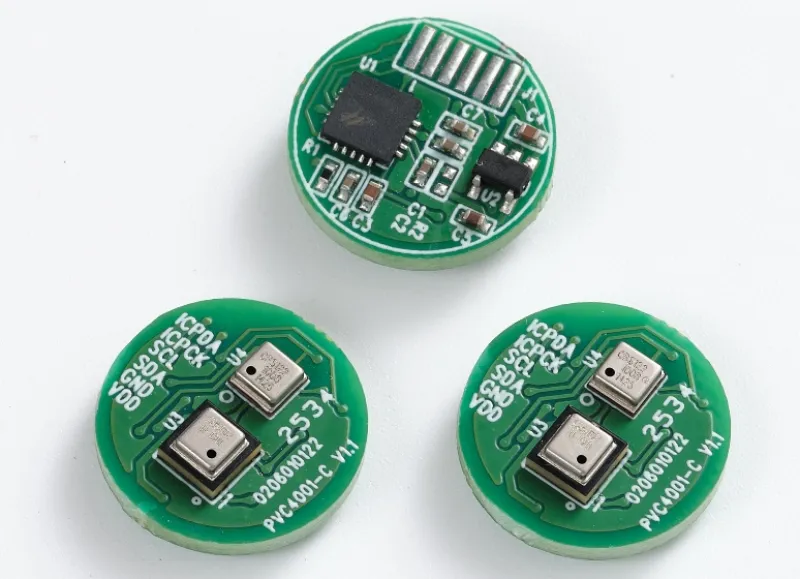

पीवीसी4001 कॉन्फ़िगरेशन एक एमईएमएस थर्मल चालन सेंसर, माप इलेक्ट्रॉनिक्स, एक माइक्रोप्रोसेसर और एक ऑनबोर्ड बैरोमीटरिक दबाव सेंसर को जोड़ता है। सैन जोस कंपनी ने कहा, यह कनेक्टर-टर्मिनेटेड वायर हार्नेस के साथ एक अल्ट्रा-कॉम्पैक्ट पीसीबी असेंबली के भीतर है।
डिवाइस का उद्देश्य पोर्टेबल डिजिटल वैक्यूम गेज और वैक्यूम-इंसुलेटेड पैनल सहित प्राथमिक वैक्यूम के तहत बनाए गए बंद सिस्टम में रिसाव का पता लगाना है।
पोसिफ़ा लिखते हैं:
“पॉसिफा की दूसरी पीढ़ी के एमईएमएस थर्मल कंडक्शन चिप के आधार पर, पीवीसी4001-सी इस सिद्धांत पर काम करता है कि गैसों की थर्मल चालकता वैक्यूम दबाव के लिए आनुपातिक है। इसके इलेक्ट्रॉनिक्स और माइक्रोप्रोसेसर सेंसर सिग्नल को बढ़ाते हैं और डिजिटलीकृत करते हैं और I²C इंटरफ़ेस के माध्यम से आउटपुट प्रदान करते हैं। कैलिब्रेटेड आउटपुट की आवश्यकता वाले अनुप्रयोगों के लिए, उपयोगकर्ता 10 जोड़े तक कैलिब्रेशन पॉइंट दर्ज कर सकते हैं, जो एक अंतर्निहित टुकड़ा-वार रैखिकरण एल्गोरिदम द्वारा उपयोग किया जाता है। “
सेंसर सेल्फ-हीटिंग के कारण बहाव को कम करने के लिए, माइक्रोप्रोसेसर एक स्पंदित उत्तेजना योजना का उपयोग करता है। इससे सेंसर लगभग 100 एमएस तक गर्म होता है और फिर एक सेकंड के लिए बंद हो जाता है।
-25 डिग्री सेल्सियस से +85 डिग्री सेल्सियस के ऑपरेटिंग तापमान रेंज के साथ, डिवाइस 0.001 टोर से 900 टोर (1.3 * 10-4 केपीए से 120 केपीए) तक माप सीमा प्रदान करता है। यह 200ms से कम के प्रतिक्रिया समय के साथ है।
पॉसिफा का कहना है, क्योंकि पिरानी वैक्यूम सेंसर आमतौर पर 10 टोर से ऊपर रिज़ॉल्यूशन खो देते हैं, पीवीसी4001-सी ऑनबोर्ड बैरोमेट्रिक प्रेशर सेंसर जोड़ता है। यह उस विस्तारित सीमा में 5% सटीकता के साथ 10 टोर से 760 टोर तक माप का समर्थन करता है।
पीवीसी4001-सी के नमूने और उत्पादन मात्रा वर्तमान में उपलब्ध हैं।
आप पॉसिफ़ा टेक्नोलॉजीज पर एमईएमएस पिरानी वैक्यूम ट्रांसड्यूसर के बारे में अधिक जानकारी पढ़ सकते हैं वेबसाइटसहित डेटा शीट (पीडीएफ).
