आईसी जोड़ी पृथक सिलिकॉन कार्बाइड मस्जिदों को शक्ति और गेट ड्राइव प्रदान करती है

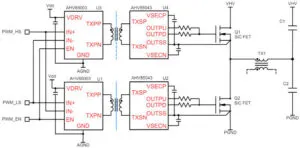

AHV85003 ट्रांसमीटर है और AHV85043 रिसीवर है, जिन्हें एक आइसोलेशन ट्रांसफार्मर के माध्यम से एक साथ जोड़ने की आवश्यकता होती है।

कंपनी ने दावा किया, “15V, 18V और 20V के चयन योग्य गेट-टू-सोर्स वोल्टेज और समायोज्य विनियमित नकारात्मक वोल्टेज के साथ, डिजाइनर अपने बोर्ड को फिर से डिज़ाइन किए बिना विभिन्न विक्रेताओं से SiC FET के बीच स्वैप कर सकते हैं।”

यहां वोल्टेज चयन आईसी के विभिन्न प्रकारों के माध्यम से होता है, जो ‘KxxESTR’ प्रत्ययों के माध्यम से दर्शाया जाता है – उदाहरण के लिए, 15V चिप सेट के लिए भाग संख्या AHV85003K15ESTR और AHV85043K15ESTR हैं।

दोनों आईसी को खिलाने के लिए प्राथमिक पक्ष पर नाममात्र 12V बिजली की आपूर्ति (10.5 – 13.2V) की आवश्यकता होती है। उदाहरण के लिए, 100kHz स्विचिंग के लिए 12.5mA प्रदान करने की आवश्यकता होगी।

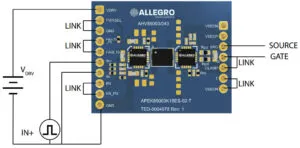

अब तक, केवल सनलॉर्ड के 5 x 3.8 x 3.2 LTW4638A-P-C05TF ट्रांसफार्मर को मध्यवर्ती ट्रांसफार्मर के रूप में निर्दिष्ट किया गया है – जो कार्यात्मक अलगाव प्रदान करता है और सुरक्षा अलगाव के लिए रेट नहीं किया गया है। यह चिपसेट के APEK85003K15ES-02-MH मूल्यांकन बोर्ड पर उपयोग किया जाने वाला भाग है।

स्ट्रावा वर्कआउट फ्रांसीसी विमान वाहक स्थान को उजागर करता है

इनपुट पक्ष पर आवश्यक सिग्नल एक पीडब्लूएम इनपुट तरंग हैं – जिसके लिए एक उल्टे पीडब्लूएम या प्रत्यक्ष – और एक सक्षम सिग्नल का विकल्प देने के लिए दो इनपुट प्रदान किए जाते हैं।

पीडब्लूएम सिग्नल 5V लॉजिक और कम वोल्टेज लॉजिक के साथ संगत हैं जो ‘उच्च’ स्तर के लिए कम से कम 2.0V प्रदान कर सकते हैं।

यदि पीडब्लूएम तरंग को रोक दिया जाता है, तो प्राथमिक पक्ष आईसी ट्रांसफार्मर के माध्यम से द्वितीयक पक्ष आईसी को शक्ति संचारित करना जारी रखता है।

परिणामस्वरूप, ड्राइवर चिपसेट के पृथक पक्ष को चालू करने के लिए किसी बूटस्ट्रैप या पृथक आपूर्ति की आवश्यकता नहीं होती है, इसलिए चिपसेट सिग्नल पर तुरंत प्रतिक्रिया देने के लिए तैयार है। [input] पिन,” एलेग्रो ने कहा।

आउटपुट पर, 130nC तक के गेट के लिए ड्राइव 6A तक है।

सामान्य प्रसार विलंब <50ns तिरछा और पल्स-चौड़ाई-विरूपण के साथ 85ns है।

100V/ns DV/dt से अधिक सामान्य-मोड क्षणिक प्रतिरक्षा का दावा किया जाता है।
